Medidor de potencia óptica (alta precisión)
Medidor de potencia óptica (alta precisión) Medidor de potencia óptica (alta precisión) Medidor de potencia óptica (alta precisión)
JW3220

Medidor de potencia óptica de alta precisión

Los medidores de potencia óptica están diseñados para ofrecer mediciones precisas y funcionalidad versátil, siendo esenciales para diversas aplicaciones de fibra óptica. Con un rango dinámico de 90dB y excelente linealidad, proporcionan mediciones exactas en una variedad de contextos.

Entre sus características destacadas se incluyen alarmas de umbral personalizables, monitoreo en tiempo real de las variaciones de potencia (PMAX / PMin), detección de señales de frecuencia y un localizador visual de fallas integrado, lo que facilita la resolución de problemas. Al combinarse con fuentes de luz compatibles, identifican automáticamente las longitudes de onda emitidas, lo que simplifica las pruebas de pérdida de enlace.

Además, su capacidad de almacenamiento y carga de datos facilita el análisis de los resultados y su integración con sistemas existentes. La interfaz de comunicación estándar permite un mayor desarrollo o integración del sistema. Estos dispositivos son ideales para ingenieros de fibra óptica, técnicos de mantenimiento de redes de datos digitales y entornos educativos en telecomunicaciones.

Solicite un presupuesto
Características

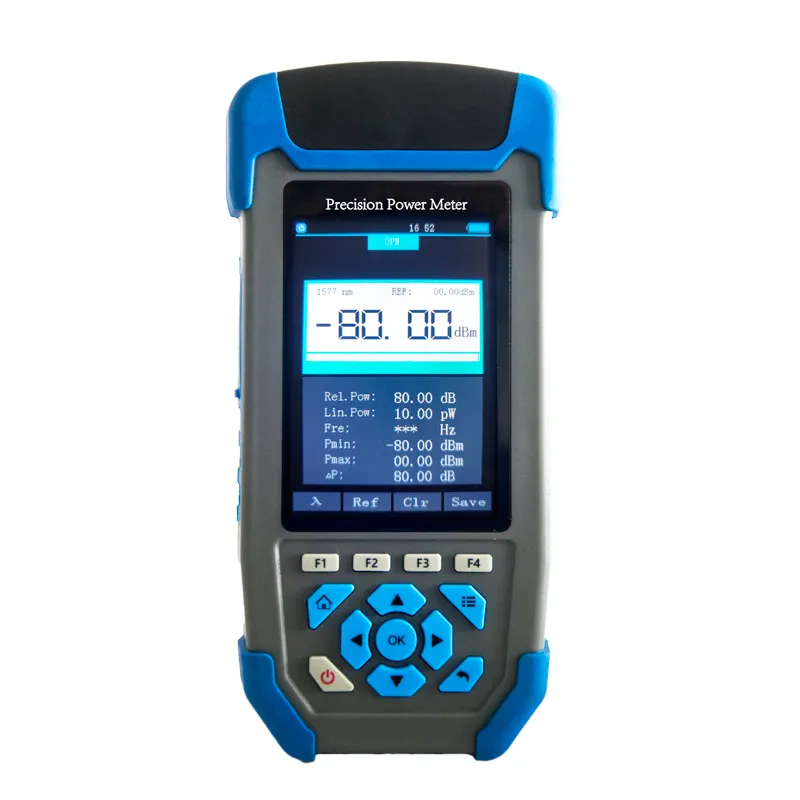

  • Equipado con una pantalla a color TFT de 3.5 pulgadas para un funcionamiento claro e intuitivo.
  • Amplio rango dinámico de 90dB para mediciones precisas y confiables.
  • Admite hasta 45 longitudes de onda de calibración para satisfacer diversas necesidades de prueba.
  • Ajustes de umbral configurables con alarmas de aprobación/rechazo para una supervisión optimizada.
  • La identificación automática de la longitud de onda mejora la eficiencia durante la prueba.
  • Supervisión en tiempo real de los niveles de potencia máxima y mínima.
  • Detección de señales de frecuencia para diagnósticos avanzados.
  • Recuperación de datos en tiempo real para una fácil integración o análisis del sistema.
  • El localizador visual de fallas integrado simplifica la resolución de problemas de fibra.
  • Almacena hasta 300 entradas de datos para un seguimiento detallado del rendimiento.
Aplicaciones típicas
  • Mantenimiento y resolución de problemas en redes de fibra óptica.
  • Diagnóstico en ingeniería de redes de datos digitales.
  • Investigación y formación en telecomunicaciones y fibra óptica.
  • Proyectos generales de ingeniería de fibra óptica que requieran herramientas de precisión.
Especificaciones
Medidor de potencia óptica (OPM)
Tipo de detector InGaAs/Si
Tamaño de detector Ø2.0mm
Rango de medición de longitud de onda 800 a 1700nm, 400 a 1100nm
Rango de medición +10 a -80dBm, +26 a -65dBm
Longitud de onda de calibración predeterminada 850/980/1270/1300/1310/1490/1550/1577/1625/1650nm
Longitudes de onda de calibración total Soporta hasta 45
Resolución mínima de pantalla 0.0001dB
Incertidumbre ≤0.13dB
Linealidad ≤0.05dB (+10dBm a -60dBm)
  ≤0.1dB (-60dBm a -70dBm)
Identificación de frecuencia 270Hz/330Hz/1kHz/2kHz
Unidad de medida dBm/dB/xW

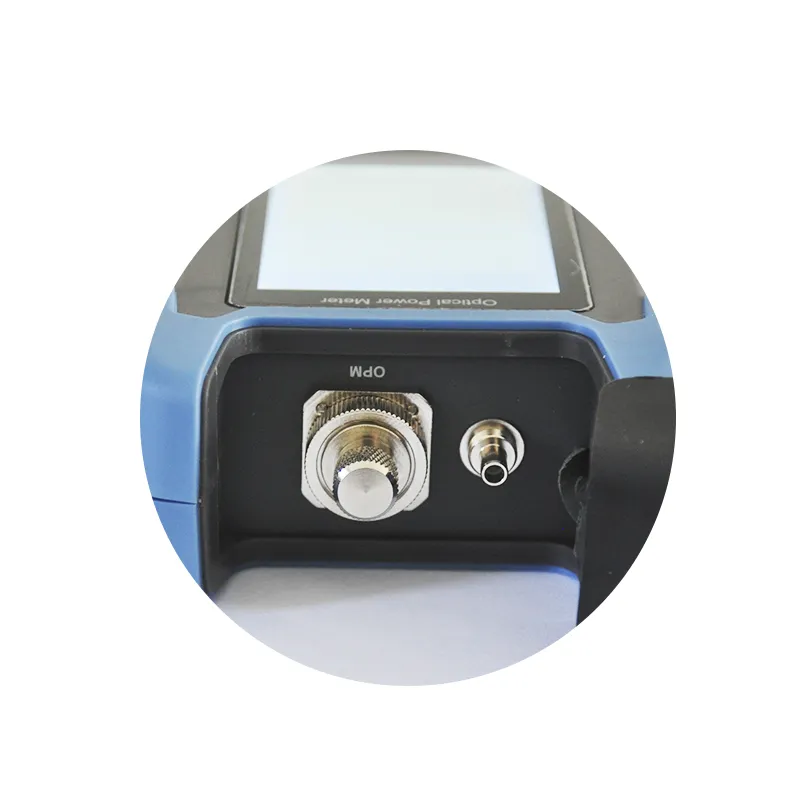

Tipo de conector óptico FC/SC/ST/LC, Ø2.5mm/Ø1.25mm
Pantalla Pantalla TFT a color de 3.5 pulgadas
Localizador visual de fallas (VFL)
Longitud de onda 650nm
Potencia de salida 10mW
General
Fuente de alimentación Batería de litio de 3.7V y 4000 mAh/Micro USB
Apagado automático 10min

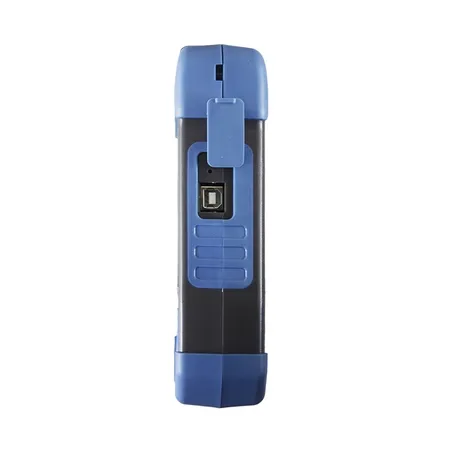

Interfaz de comunicación Micro USB/USB Tipo B (opcional)
Temperatura de funcionamiento -10 a +60℃
Temperatura de almacenamiento -25 a +70℃
Dimensiones 188×88×44mm
Peso 370g

Notas: las especificaciones anteriores se prueban a T=23±2°C
1. Probado a 1550nm-10dBm
2. Probado a una longitud de onda de 1550nm
3. La potencia de detección es superior a -40dbm
