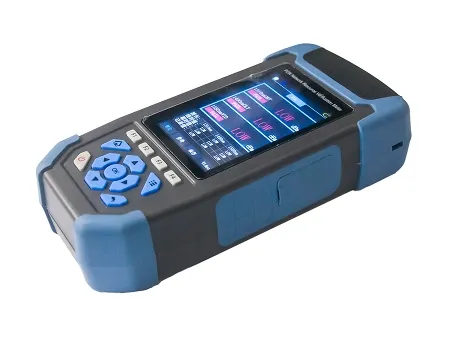

Medidor de potencia PON

JW3330

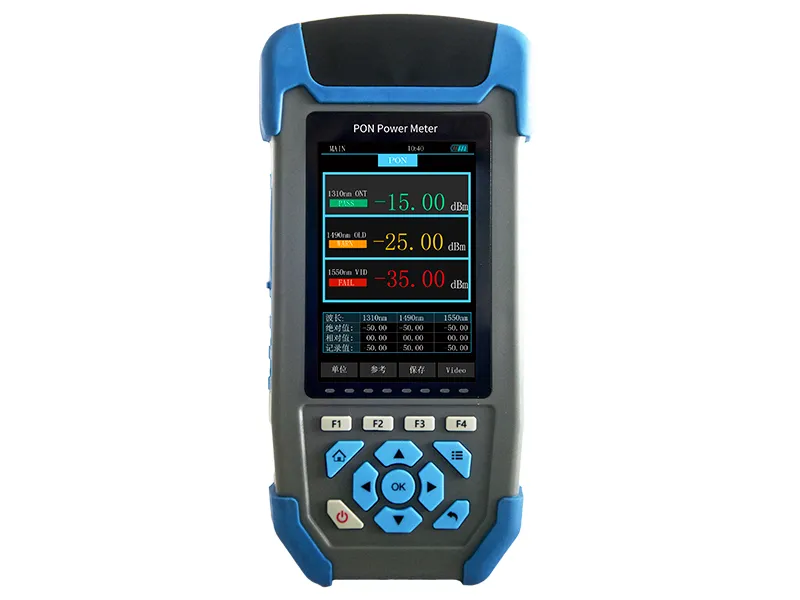

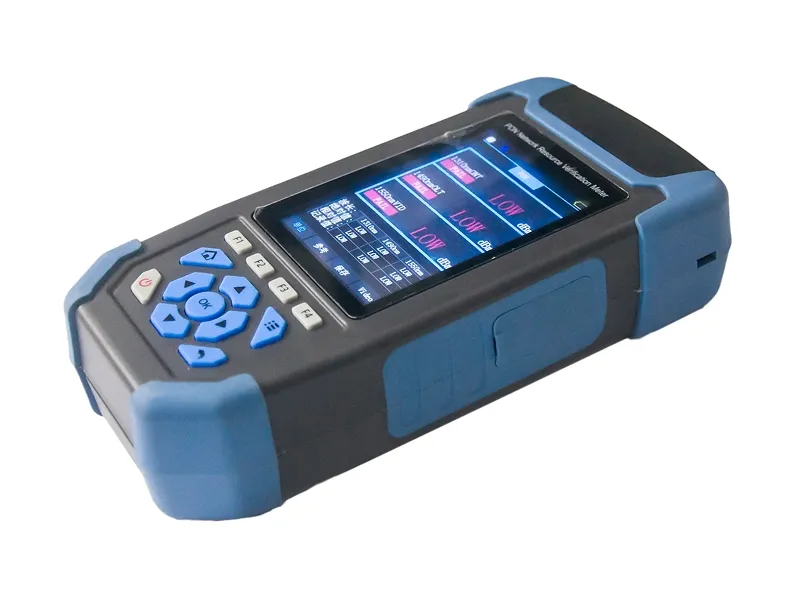

Este medidor de potencia PON está optimizado para las operaciones y el mantenimiento de redes FTTx, ofreciendo una solución todo-en-uno en un dispositivo compacto y resistente. Con una pantalla TFT de 3.5 pulgadas, proporciona visualización clara de las mediciones en tiempo real, mientras que su diseño robusto asegura durabilidad, incluso en condiciones de trabajo exigentes, como golpes y caídas.

Además de las mediciones de potencia PON, el dispositivo integra múltiples funcionalidades, incluyendo un medidor de potencia óptica de amplio rango, un localizador visual de fallas y un probador de cable RJ45, lo que lo convierte en una herramienta esencial para técnicos de redes. Permite realizar pruebas simultáneas de señales de subida (1310 nm) y de bajada (1490 nm y 1550 nm) sin complicaciones, simplificando el proceso de mantenimiento y asegurando un diagnóstico preciso y eficiente en las redes PON. Esto lo convierte en un dispositivo indispensable para la construcción y el mantenimiento de redes FTTx.

Solicite un presupuesto

Características

Medición simultánea de señales de 1310nm de subida (upstream) y 1490nm y 1550nm de bajada (downstream).
Admite pruebas en modo ráfaga, con localizador visual de fallas opcional y funciones de medidor de potencia óptica estándar.
Admite señales de voz, datos y video en arquitecturas BPON, EPON y GPON.
Umbrales personalizables, almacenamiento de archivos y edición de nombres de archivo para una operación optimizada.
Ofrece soporte en varios idiomas, incluidos chino, inglés y un idioma adicional.
Opciones de energía flexibles con compatibilidad con adaptador y batería de litio.
Interfaz USB para conectividad con PC e integración de software.
Monitoreo de estado en tiempo real con indicadores de alarma de tres colores.

Especificaciones

Modo PON
Longitud de onda de medición	1310nm de subida (upstream)	1490nm de bajada (downstream)	1550nm de bajada (downstream)
Banda de paso espectral	1310nm ±50nm	1490nm ±15nm	1550nm ±10nm
Aislamiento 1310nm	/	≥40dB	≥40dB
Aislamiento 1490nm	≥40dB	/	≥40dB
Aislamiento 1550nm	≥40dB	≥40dB	/
Rango de medición	+10 a -40dBm	+12 a -40dBm	+25 a -40dBm
Incertidumbre	≤0.5dB
Pérdida de inserción	≤1.5dB
Resolución de pantalla	0.01dB

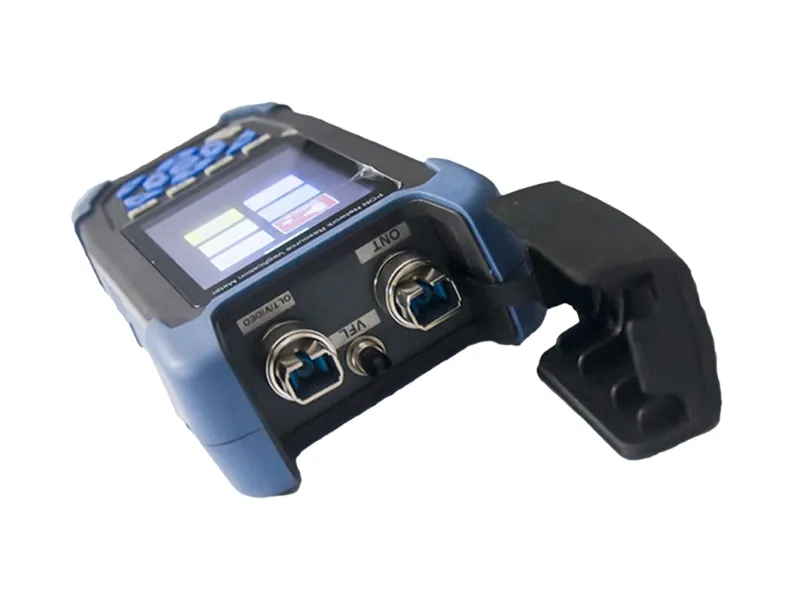

Tipo de conector óptico	(FC/SC)/PC
Medidor de potencia óptica (OPM)
Rango de medición	+10 a -70dBm, +26 a -50dBm
Incertidumbre	≤0.5dB
Longitud de onda de calibración	1310/1490/1550/1625nm
Unidad de medida	dBm/dB/xW
Linealidad (dB)	≤0.1dB
Resolución de pantalla	0.01dB
Localizador visual de fallas (VFL) (luz roja)
Longitud de onda	650nm ±20nm
Frecuencia de modulación	CW/1Hz/2Hz
Potencia de salida	≥1mW
Secuencia de cables RJ45	Pruebas automáticas con un solo clic
General
Pantalla	Pantalla TFT a color de 3.5 pulgadas
Fuente de alimentación	Batería de litio recargable de 3.7V/Micro USB

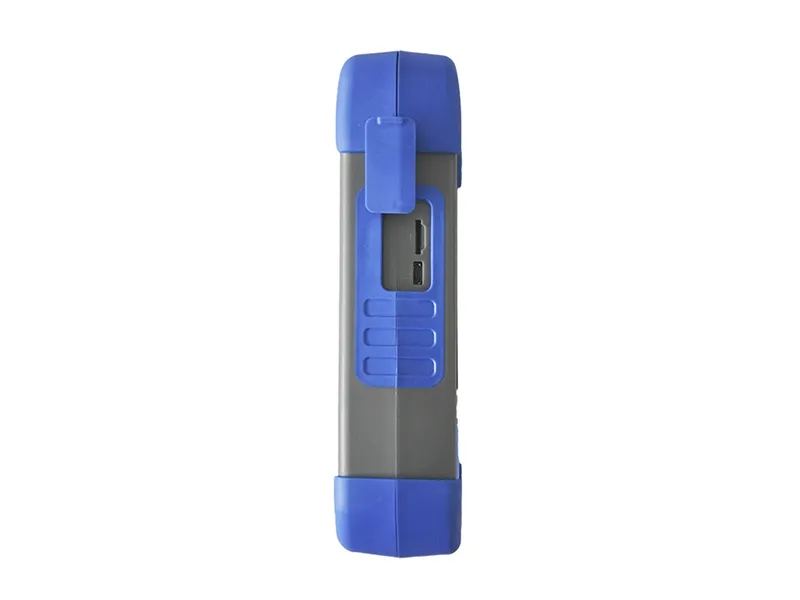

Interfaz de comunicación	Micro USB
Tiempo de funcionamiento de la batería	≥20h
Temperatura de funcionamiento	-20 a +50℃
Temperatura de almacenamiento	-30 a +70℃
Humedad relativa	De 0 a 95% (sin condensación)
Peso	395g
Dimensiones	188×88×44mm
