Mini reflectómetro óptico en el dominio del tiempo (OTDR), 8 en 1
Mini reflectómetro óptico en el dominio del tiempo (OTDR), 8 en 1 Mini reflectómetro óptico en el dominio del tiempo (OTDR), 8 en 1 Mini reflectómetro óptico en el dominio del tiempo (OTDR), 8 en 1 Mini reflectómetro óptico en el dominio del tiempo (OTDR), 8 en 1
JW3302SJ

Mini reflectómetro óptico en el dominio del tiempo (OTDR), 8 en 1

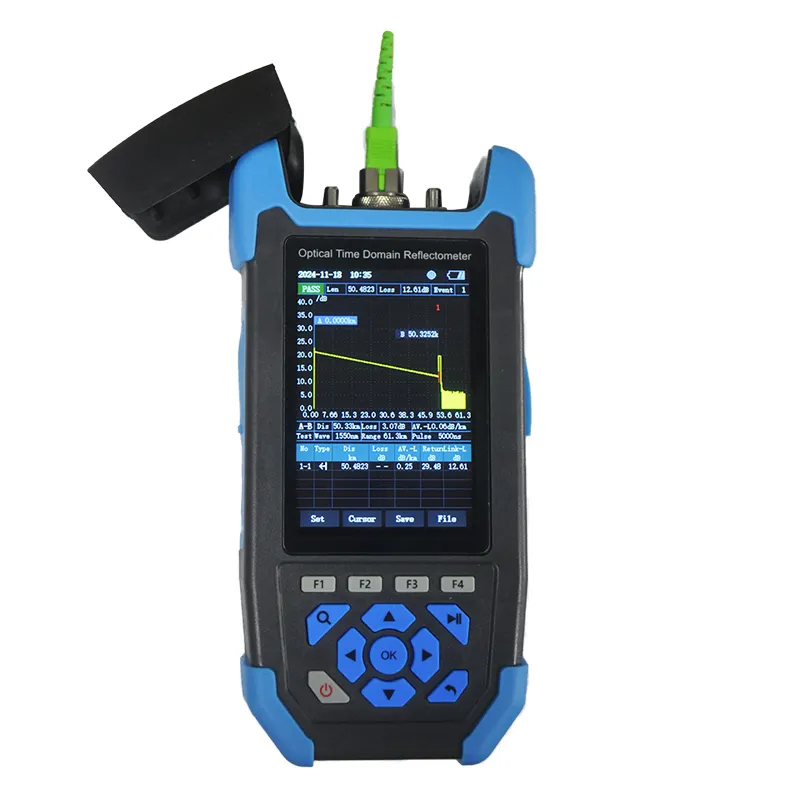

Este OTDR compacto es una herramienta ideal para pruebas en redes FTTx y de acceso, ofreciendo ocho funciones integradas en un solo dispositivo. Detecta automáticamente puntos de rotura, mide la longitud de la fibra, calcula la pérdida de señal y monitorea la luz de entrada para garantizar un análisis preciso y eficiente. Su pantalla LCD a color de 3.5 pulgadas ofrece una visualización clara y fácil de leer, mientras que su carcasa resistente a golpes asegura un rendimiento confiable en condiciones de campo exigentes. Equipado con una batería de litio de 4000 mAh y carga USB, brinda portabilidad y comodidad para el trabajo sobre la marcha.

Solicite un presupuesto
Características
  • Equipado con una pantalla LCD a color de 3.5 pulgadas para una operación clara e intuitiva.
  • Compatible con conectores ópticos intercambiables FC, SC y ST.
  • Incluye una batería de litio de alta capacidad de 4000mAh para un uso prolongado.

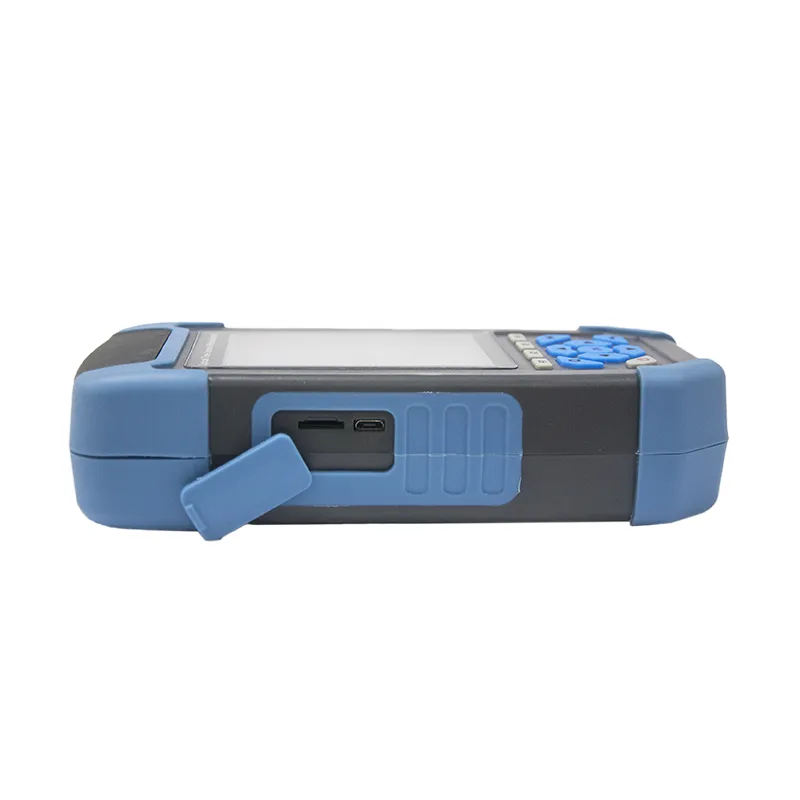

  • Almacenamiento interno para hasta 600 registros de prueba, con soporte para tarjeta TF expandible.
  • La exportación de datos USB simplifica la transferencia de resultados de prueba a otros dispositivos.

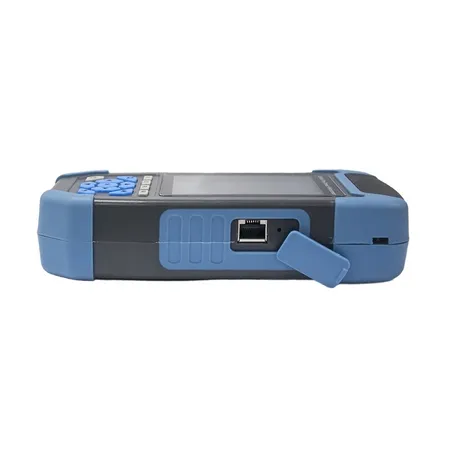

  • Combina OTDR, mapa de eventos, medidor de potencia óptica, localizador visual de fallas (luz roja), fuente de luz estable, prueba de pérdida, prueba de secuencia de cable RJ45 y funciones de iluminación.
  • El diseño compacto y liviano mejora la portabilidad para el trabajo de campo.
  • La carcasa duradera a prueba de golpes garantiza un rendimiento confiable en entornos desafiantes.
Especificaciones
Modelo JW3302S JW3302SJ
Longitud de onda de medición 1310nm/1550nm±20nm 1310/1550nm 1610nm±20nm (prueba en línea)
Tipo de fibra Fibra G.652 SM Fibra G.652 SM
Rango dinámico 24dB/22dB 24dB/22dB 24dB
Zona ciega del evento 3m
Zona ciega de ATT 8m
Rango de prueba 3m a 60km
Ancho de pulso 3ns a 10us 5ns a 10us
Precisión de rango ± (1 m + intervalo de muestreo + 0.005% × distancia de prueba)
Linealidad ±0.2dB/dB
Puntos de muestreo 16k a 128k
Resolución de muestreo 0.05m a 8m
Precisión de reflexión ±3dB
Almacenamiento de datos Interno: ≥600 registros. Externo: Tarjeta TF
Tipo de conector óptico FC/PC (SC, ST intercambiables) o FC/APC (SC, ST intercambiables) FC/APC (SC, ST intercambiables)
Medidor de potencia óptica (OPM)
Rango de longitud de onda 800nm a 1700nm
Tipo de interfaz Junta universal FC/SC/ST
Rango de medición -50dBm a +26dBm
Incertidumbre ±5%
Identificación de frecuencia CW/270Hz/330Hz/1kHz/2kHz
Longitud de onda de calibración 850/980/1300/1310/1490/1550/1625/1650nm 850/1300/1310/1490/1550/1577/1625nm
Fuente de luz óptica (OLS)
Tipo de láser FP-LD
Longitud de onda de salida 1310/1550nm 1310/1550nm 1610nm ±20nm
Potencia de salida ≥-5dBm
Frecuencia de modulación 270Hz/330Hz/1kHz/2kHz
Estabilidad CW, ±0.5 dB/15min (probado después de 15min de calentamiento)
Tipo de conector óptico FC/PC (SC, ST intercambiables) o FC/APC (SC, ST intercambiables) FC/APC (SC, ST intercambiables)
Localizador visual de fallos (VFL)
Longitud de onda 650nm ±20nm
Potencia de salida ≥10mW
Modo de funcionamiento CW/1Hz/2Hz
Tipo de conector óptico FC/SC/ST
General
Pantalla Pantalla LCD a color de 3.5 pulgadas
Fuente de alimentación Batería de litio de 3.7V 4000mAh, adaptador de alimentación: 5V CC 2A
Duración de la batería En espera: >20h, Tiempo de medición: >12h
Temperatura de funcionamiento -10℃ a +50℃
Temperatura de almacenamiento -40℃ a +70℃
Humedad relativa De 0 a 95% (sin condensación)
Peso ≤350g
Dimensiones 188×88×44mm
