Probador integrado de pérdida de inserción y retorno

JW3503

Probador integrado de pérdida de inserción y retorno

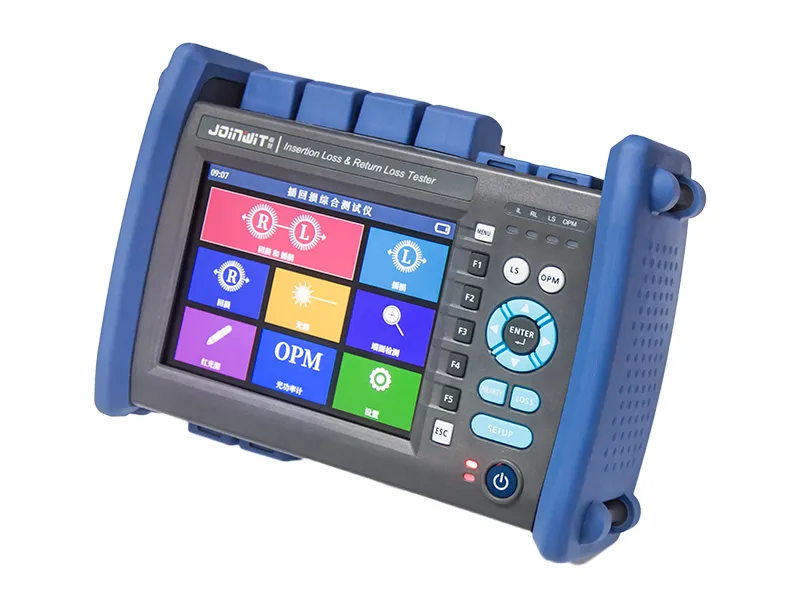

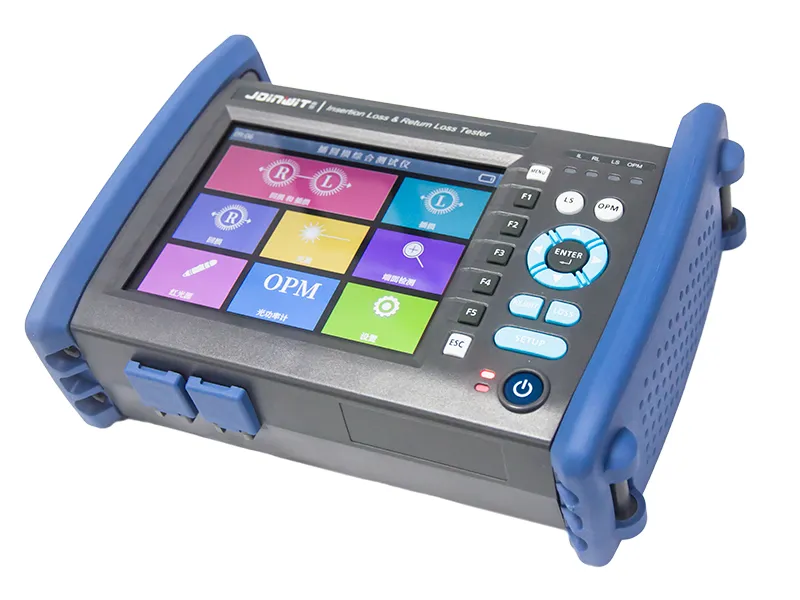

Este instrumento multifuncional reúne una fuente de luz estabilizada, un medidor de potencia de alta precisión, pruebas de pérdida de inserción y retorno, un localizador visual de fallas y un módulo de inspección de extremos en un solo dispositivo compacto. Es ideal para evaluar pérdidas de inserción y retorno en cables de fibra óptica, componentes ópticos pasivos y sistemas de comunicación. Diseñado para aplicaciones en producción, investigación y mantenimiento, este equipo es una herramienta indispensable para fabricantes, investigadores y operadores de redes. Su pantalla táctil portátil de 5.6 pulgadas proporciona una experiencia intuitiva y eficiente, lo que lo hace igualmente apto para trabajos de laboratorio y operaciones en campo.

Solicite un presupuesto

Características

Admite múltiples modos de medición, incluidas funciones de pérdida de inserción, pérdida de retorno, fuente de luz y medidor de potencia.
Capaz de realizar pruebas y visualización automáticas de longitudes de onda múltiples.

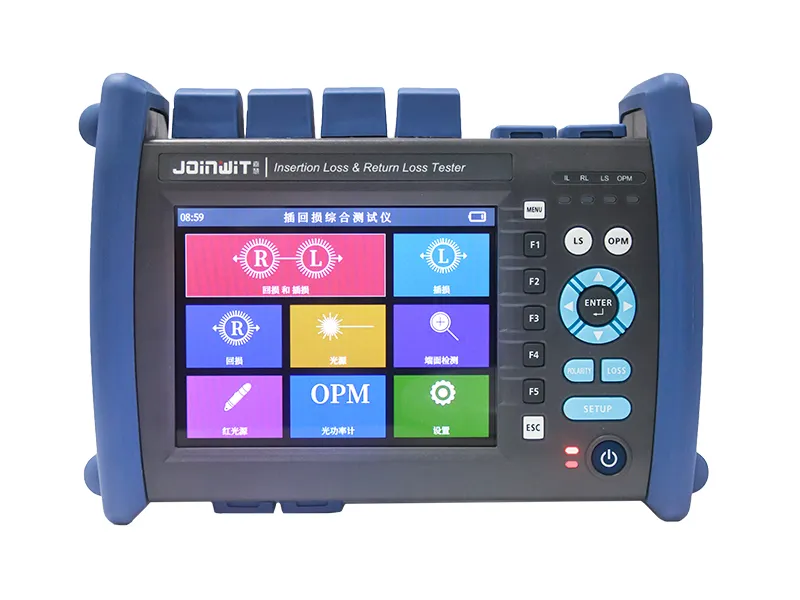

Equipado con una pantalla táctil LCD portátil de 5.6 pulgadas para una operación intuitiva.
Umbrales personalizables con avisos de alarma para realizar pruebas flexibles y eficientes.
Módulo de inspección de extremos conectado por USB opcional para un análisis detallado de los conectores.

Especificaciones

Prueba de pérdida de retorno óptico
Longitud de onda	1310/1550nm (±10nm) (opcional)
Potencia de salida	≥-3dBm
Ancho de espectro (FWHM)	≤5nm
Tipo de conector óptico	FC/APC
Frecuencia	CW/270Hz/1kHz/2kHz
Estabilidad de potencia	≤±0.05dB (15min@25℃)
Rango de medición	0 a 75dB
Resolución de pantalla	0.1dB
Precisión de medición	±0.5dB
Prueba de pérdida de inserción óptica
Tipo de detector	InGaAs
Rango de longitud de onda	800 a 1700nm
Longitud de onda de calibración	850/1300/1270/1310/1490/1550/1577/1625nm
Rango de medición	+10 a -70dBm
Linealidad	±0.15dB (+10 a -60dBm)

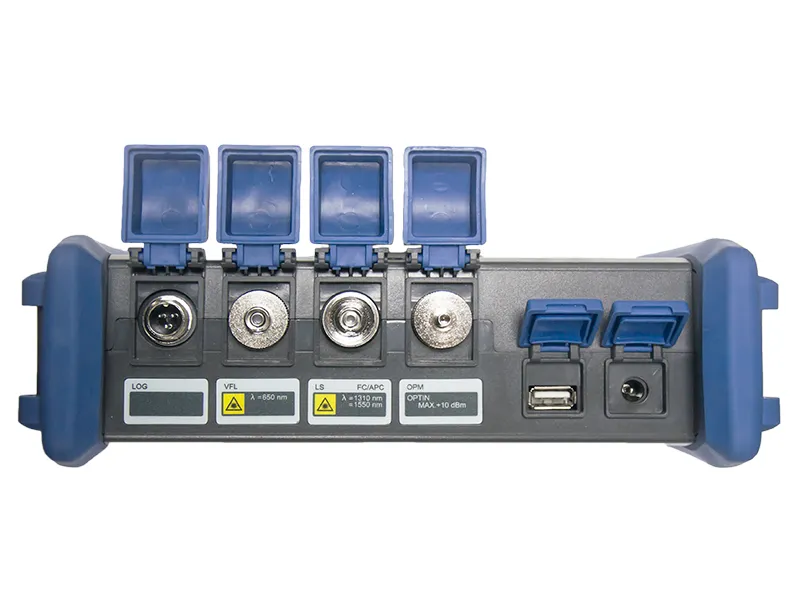

Tipo de conector óptico	FC/SC/ST/LC, 2.5mm/1.25mm
Unidad de medición	dBm/dB/xW
Resolución	0.01dB
Almacenamiento de registros	Sí
Localizador visual de fallos (VFL)
Longitud de onda	650nm
Potencia de salida	10mW
General
Pantalla	Pantalla TFT a color de 5.6 pulgadas
Fuente de alimentación	Batería de litio 7.4V5200mAh / adaptador de fuente de alimentación 12-19V2A
Apagado automático	Tiempo definido por el usuario
Indicación de batería baja	Indicador intermitente
Interfaz de comunicación	Puerto de red/Micro USB
Temperatura de funcionamiento	10 a +60℃
Temperatura de almacenamiento	-25 a +70℃
Dimensiones	260×155×73mm
