JW3302F

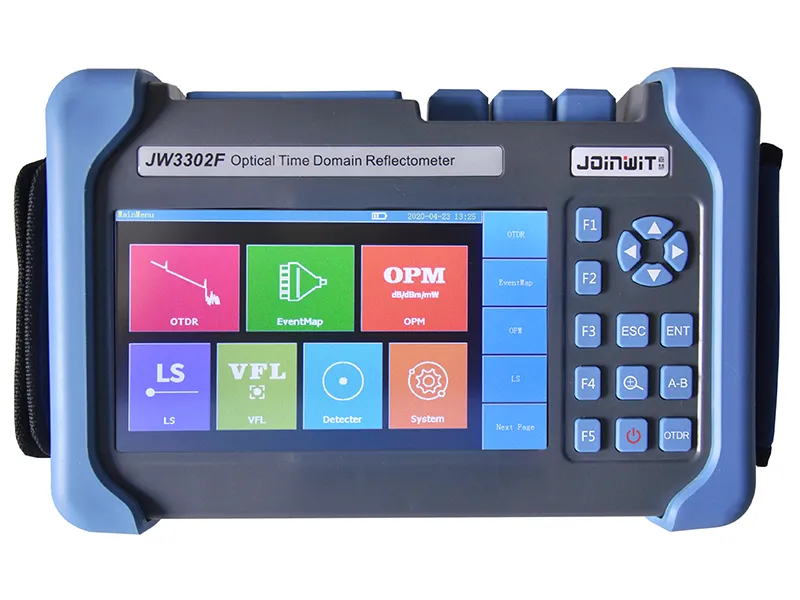

Reflectómetro óptico en el dominio del tiempo (OTDR) con pantalla táctil

Las pruebas y el mantenimiento de redes FTTx requieren herramientas que simplifiquen el proceso y proporcionen resultados precisos. Este reflectómetro óptico en el dominio del tiempo OTDR combina múltiples módulos en un solo dispositivo, incluyendo un localizador visual de fallos (VFL), medidor de potencia óptica (OPM), fuente de luz (OLS), mapa de eventos (MAP) y sonda de inspección de fibra (FIP). Su sistema inteligente de gestión energética, junto con una batería de litio de alta capacidad, ofrece más de 10 horas de funcionamiento continuo, lo que garantiza fiabilidad incluso en sesiones de prueba prolongadas. Diseñado para evaluar la longitud de la fibra, la pérdida de transmisión y la pérdida en los conectores, es una solución ideal para redes FTTH, implementaciones PON y estudios de comunicaciones ópticas.

Solicite un presupuesto
Características
  • Alto rango dinámico de hasta 45dB, compatible con pruebas de longitud de onda múltiple y mediciones de corta distancia a una distancia de hasta 3 metros.
  • Zona muerta de eventos ultracorta de ≤0,8 m para pruebas precisas de conectores y puentes.
  • Mide hasta cuatro longitudes de onda, incluidas 850/1300/1310/1490/1550/1625/1650 nm (configuraciones opcionales disponibles).
  • El sistema de detección de señales ópticas y alarma protege al OTDR de daños en la fibra activa.
  • Las funciones integradas, como el medidor de potencia óptica y el mapa de eventos, simplifican los procesos de prueba complejos.
  • Localizador visual de fallas (VFL) para una detección de fallas y resolución de problemas eficientes.
  • La fuente de luz estable incorporada garantiza resultados consistentes durante las mediciones.
  • Genera informes de prueba compatibles con software de simulación para visualización e impresión.
  • Capacidad opcional de inspección de fibra para analizar la calidad de la cara final del conector.
Especificaciones
Precisión de rango ±(1m + intervalo de muestreo + 0.0025% × distancia de prueba) (excluyendo el error de refracción)
Resolución de muestreo 0.05/0.1/0.2/0.5/1/2/4/8/16m
Rango de prueba 0.5/1/2/4/8/16/32/64/128/256km
Ancho de pulso 5/10/30/100/275/500/1000/5000/10000/20000ns
Umbral de pérdida 0.01dB
Puntos de muestreo 128k
Linealidad 0.05dB/dB
Resolución de pérdida 0.001dB
Capacidad de almacenamiento de forma de onda ≥1000 fotogramas/frames (interno)
Unidad de medida km/m/kft/ft
Pantalla 800×480, pantalla LCD TFT a color de 7 pulgadas (con pantalla táctil)

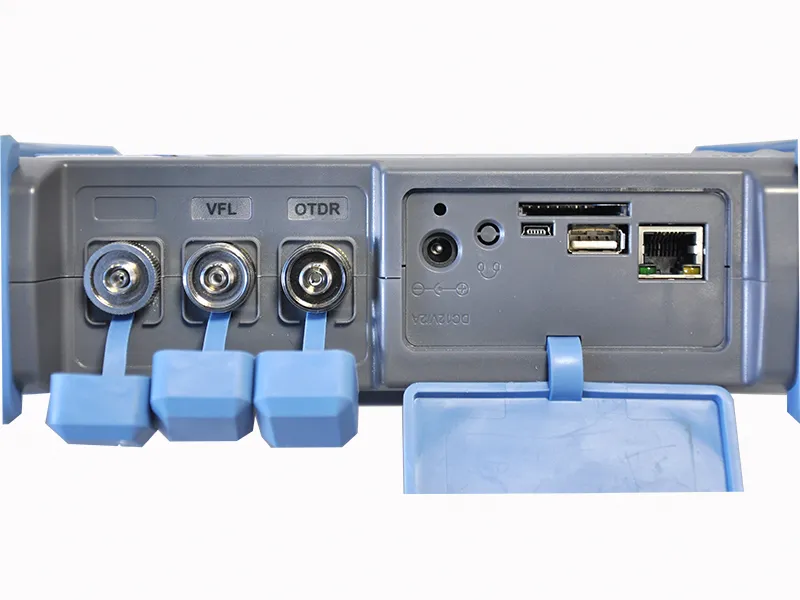

Interfaces externas USB/Min-USB/auriculares/SD

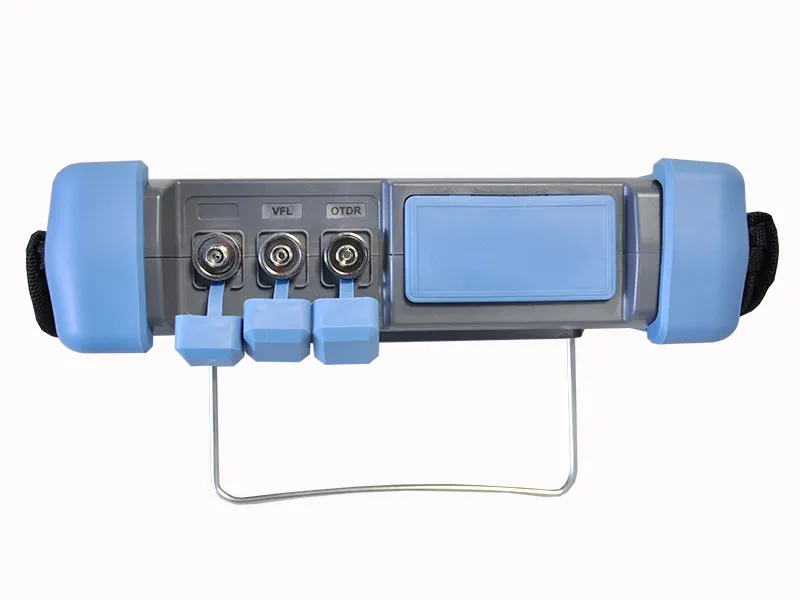

Tipo de conector óptico FC/SC/ST (intercambiable)
Localizador visual de fallas (VFL)
Longitud de onda 650nm ±10nm,
Potencia de salida 2mW (típico)
Medidor de potencia óptica (OPM)
Rango de longitud de onda 1200nm a 1650nm
Rango de medición de potencia -60 a 0dBm
Incertidumbre ±5% (-10dBm, CW)
General
Fuente de alimentación Adaptador de CA/CC, con variación de voltaje de 100V a 240V (1.5A), 50/60Hz
  DC: 12V±1V(2A)
  Batería de litio incorporado de 8.4V
  Tiempo de funcionamiento de la batería: 12h (temperatura ambiente)
Configuración de idioma Soporte multilingüe, incluyendo inglés, chino, etc.
Adaptabilidad al entorno Temperatura de funcionamiento: -5 a 50°C (carga de la batería de 5 a 40°C)
  Temperatura de almacenamiento: -40 a 70°C (batería: -20 a 60°C)
Dimensiones 260×170×70mm
Peso 1500g
