Mini reflectómetro óptico en el dominio del tiempo (OTDR)

JW6601A

Mini reflectómetro óptico en el dominio del tiempo (OTDR), 16 en 1

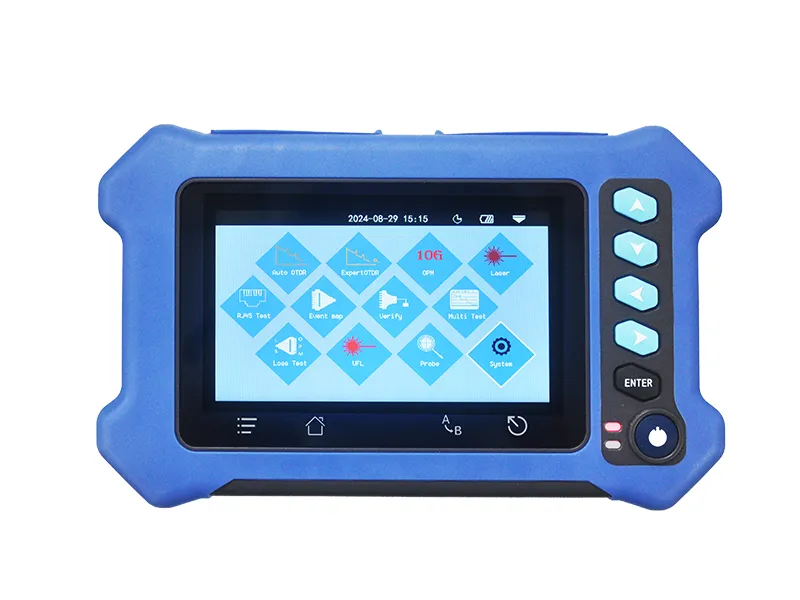

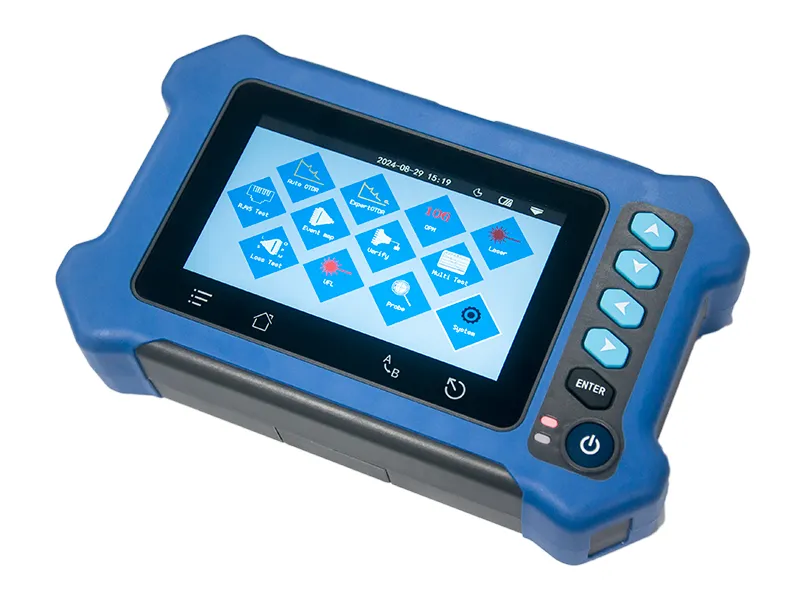

Equipado con una pantalla táctil capacitiva de 4.3 pulgadas, este avanzado mini reflectómetro óptico en el dominio del tiempo OTDR combina 16 funciones en un solo dispositivo, como OTDR automático y experto, mapa de eventos, medidor de potencia óptica (OPM), fuente de luz (LS), localizador visual de fallas (VFL), rastreador de cable RJ45, OPM 10G, pruebas de pérdida óptica y estado de la ONU, entre otras. Con un rango dinámico de hasta 28dB y 8GB de memoria interna, permite almacenar más de 200,000 curvas de prueba. Su batería de polímero de litio de 4000mAh proporciona más de 8 horas de operación continua, con la opción de recargarlo mediante un banco de energía para mayor versatilidad. Diseñado para medir longitud de fibra, pérdida y calidad de la conexión, es ideal para redes FTTx, construcción, mantenimiento, reparaciones de emergencia y pruebas de producción. Su diseño liviano, con solo 350g de peso, y su carcasa resistente a golpes aseguran durabilidad y rendimiento confiable en entornos de campo exigentes.

Solicite un presupuesto

Características

Pantalla táctil capacitiva de 4.3 pulgadas para un funcionamiento intuitivo.
Incluye funciones de medidor de potencia óptica (OPM) y fuente de luz (OLS).
Tiempo de espera prolongado de hasta 20 horas con la batería incorporada.
Cuerpo compacto y liviano, que pesa solo 350g.
Equipado con un localizador visual de fallas (VFL) para una rápida resolución de problemas.
Admite pruebas automáticas con una tecla para facilitar su uso.

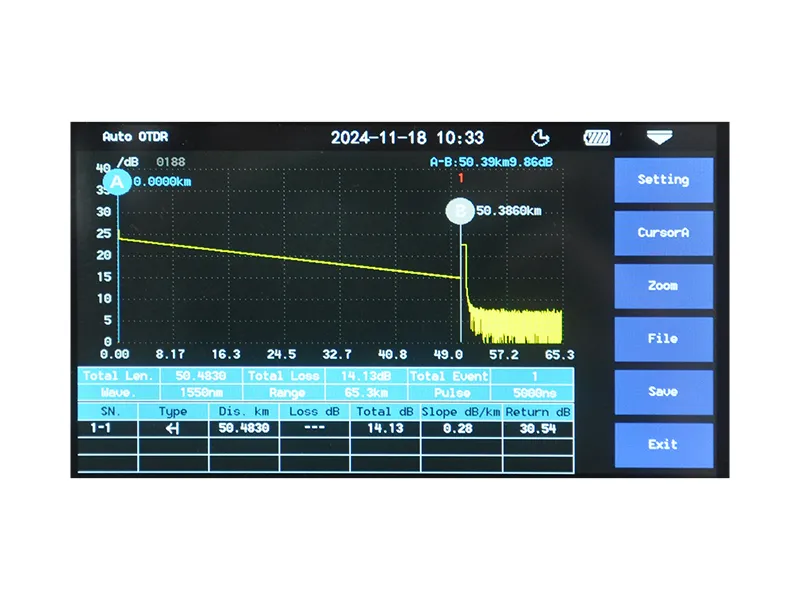

La función de mapa de eventos simplifica la visualización de datos.

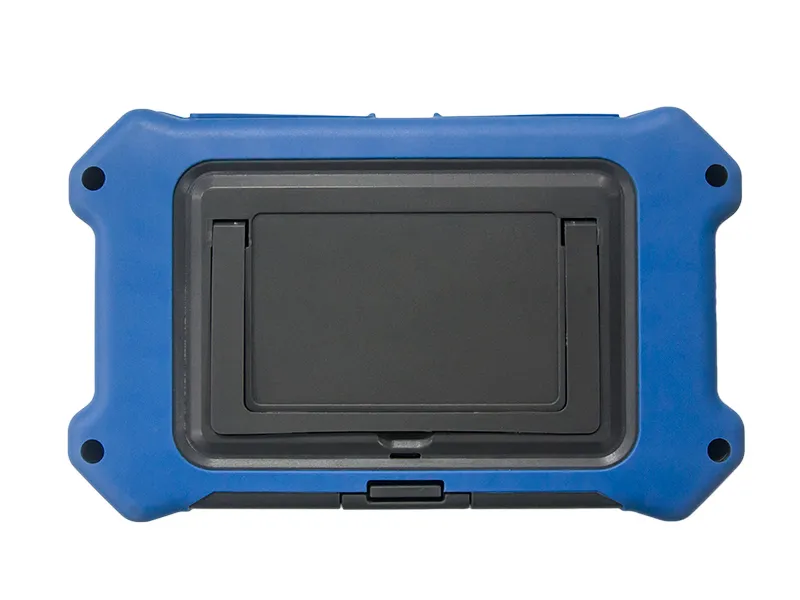

Carcasa duradera a prueba de golpes y caídas.
Capacidad de prueba de secuencia de cable RJ45.
Funciones integradas de iluminación y linterna para uso en entornos con poca luz.
Compatibilidad con carga USB y banco de energía para uso en campo extendido.
Realiza pruebas de pérdida óptica, pruebas múltiples y mediciones de OPM de 10G (1490/1577nm).
Los recursos de ONU y los accesorios de sonda opcionales amplían sus aplicaciones.

Especificaciones

Reflectómetro óptico en el dominio del tiempo (OTDR)
Longitud de onda	1310/1550nm o 1310/1550/1625nm ±20nm
Tipo de fibra	Fibra G.652 SM
Rango dinámico	28dB/26dB
Zona ciega del evento	3m
Zona ciega de ATT	8m
Rango de prueba	5m-80km
Ancho de pulso	5ns a 10us
Precisión de rango	± (1m + intervalo de muestreo + 0.005% × distancia de prueba)
Linealidad	±0.2dB/dB
Puntos de muestreo	16k a 128k
Resolución de muestreo	0.05m a 8m
Precisión de reflexión	±3dB
Almacenamiento de datos	Interno: ≥600. Externo: Tarjeta TF
Nivel de seguridad del láser	Clase Ⅱ
Formato de archivo	Formato de archivo estándar SOR
Tipo de conector óptico	FC/UPC (SC, ST intercambiables)
Medidor de potencia óptica (OPM) de 10G
Longitud de onda de calibración	1490nm	1577nm
Rango de medición	+10 a -40dBm	+10 a -41dBm
Aislamiento	1577nm: >35dB	1490nm: >35dB
Incertidumbre	±5%	±5%
Tipo de interfaz	FC/SC/ST	FC/SC/ST
Medidor de potencia óptica (OPM)
Longitud de onda	800nm a 1700nm
Longitud de onda de calibración	850/980/1300/1310/1490/1550/1625/1650nm
Rango de medición	-50dBm a +26dBm
Incertidumbre	±5%
Tipo de conector óptico	FC/SC/ST
Fuente de luz óptica (OLS)
Tipo LD	FP-LD
Longitud de onda de salida	1310/1550nm ±20nm
Potencia de salida	≥-5dBm
Frecuencia de modulación	CW/270Hz/1kHz/2kHz
Estabilidad	CW, ±0.5 dB/15min (probado después de 15min de calentamiento)
Tipo de conector óptico	FC/UPC (SC, ST intercambiables)
Localizador visual de fallas (VFL)
Longitud de onda	650nm ±20nm
Potencia de salida	≥10mW
Modo de funcionamiento	CW/1kHz/2kHz
Tipo de conector óptico	FC/SC/ST
Rastreador de cable RJ45
Modo	Seguimiento digital
Distancia	≤300m
Seguimiento en línea/par de líneas	Soporta
Prueba de pérdida óptica
Longitud de onda	De acuerdo con OLS
Prueba IL	Soporta
Longitud del cable RJ45
Distancia	< 300m
General
Pantalla	Pantalla LCD a color de 4.3 pulgadas
Interfaz de datos	Micro USB
Almacenamiento externo	Tarjeta TF
Fuente de alimentación	Batería de polímero de litio: 3.7V, 4000mAh Adaptador de fuente de alimentación: 5V CC, 2A
Duración de la batería	En espera: >20h Tiempo de medición: >12h
Temperatura de funcionamiento	-10℃ a +50℃
Temperatura de almacenamiento	40℃ a +70℃
Humedad relativa	De 0 a 95% (sin condensación)
Peso	≤400g
Dimensiones	180×11×44mm
