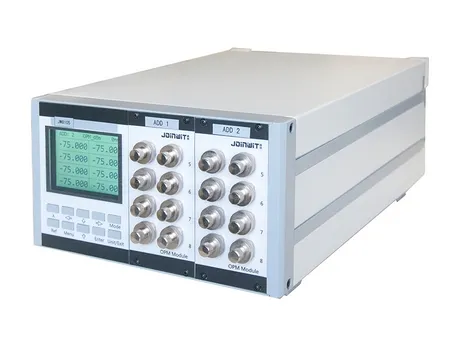

Medidor de potencia óptica (multicanal)

JW8105A/JW8105S

Medidor de potencia óptica multicanal

Medidor de potencia óptica de sobremesa para medir la intensidad de las señales ópticas

Solicite un presupuesto

Este medidor de potencia óptica multicanal ofrece una solución de prueba eficiente y confiable para fabricantes y laboratorios de fibra óptica que manejan múltiples canales simultáneamente. Con un tiempo de respuesta rápido de 100μS y una velocidad de muestreo de hasta 10 kS/s, permite monitorear en tiempo real las fluctuaciones de potencia óptica, proporcionando una visión precisa y detallada del rendimiento del sistema.

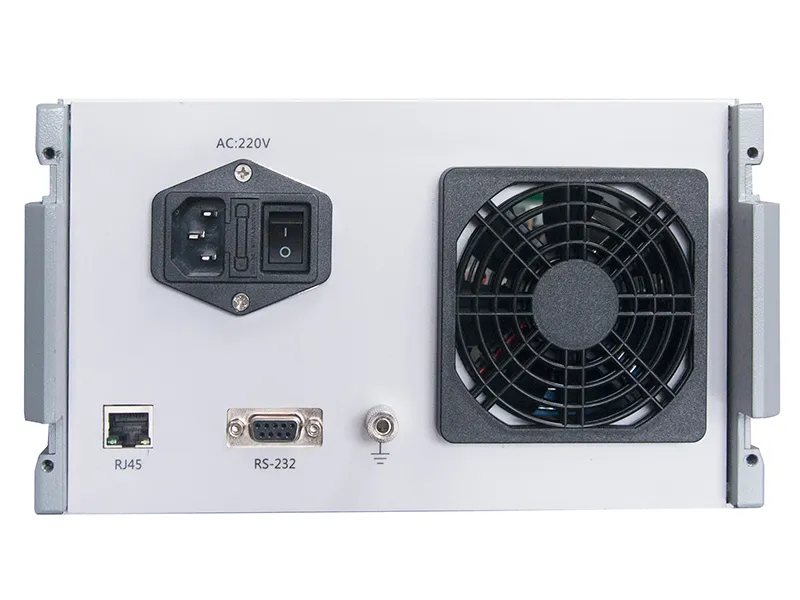

El medidor está equipado con una interfaz RS232-C para la conexión directa con PC, lo que facilita la visualización de datos y la configuración de parámetros mediante un software intuitivo. La compatibilidad con comandos simplificados y estándar mejora la velocidad de comunicación y garantiza la estabilidad en entornos de prueba automatizados.

Otras características avanzadas incluyen almacenamiento de disparo, salida de voltaje analógico y conectividad Ethernet, lo que brinda una mayor flexibilidad para adaptarse a diversos escenarios de prueba. Con un amplio rango dinámico de +10 a -80 dBm y una capacidad de almacenamiento de 64K puntos por canal, este instrumento es ideal para pruebas de alta precisión en componentes DWDM, matrices AWG, PLC, WSS, OPM, DPSK, EDFA y otros sistemas ópticos avanzados.

Características

Ajustes de longitud de onda configurables
Frecuencia de muestreo ajustable, hasta 10 kS/s
Amplio rango de prueba dinámica: +10 a -80dBm
Capaz de medir PDL (pérdida dependiente de la polarización)
Rangos de detección de potencia óptica opcionales
Set completo de comandos de comunicación con soporte de software de demostración
Admite la función de edición de longitud de onda
Funcionalidad de almacenamiento de disparador disponible
Conectividad Ethernet opcional
Funcionalidad de salida de voltaje analógico
Los ajustes de longitud de onda se pueden guardar para uso futuro

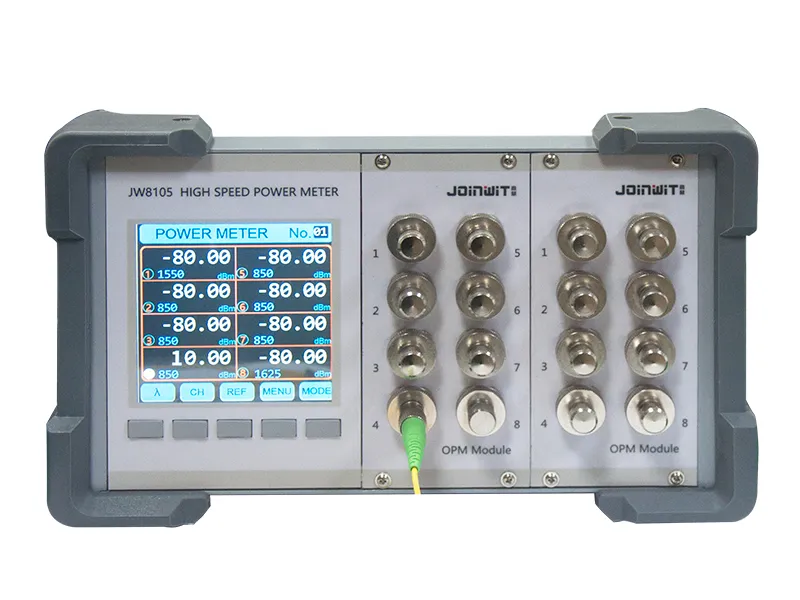

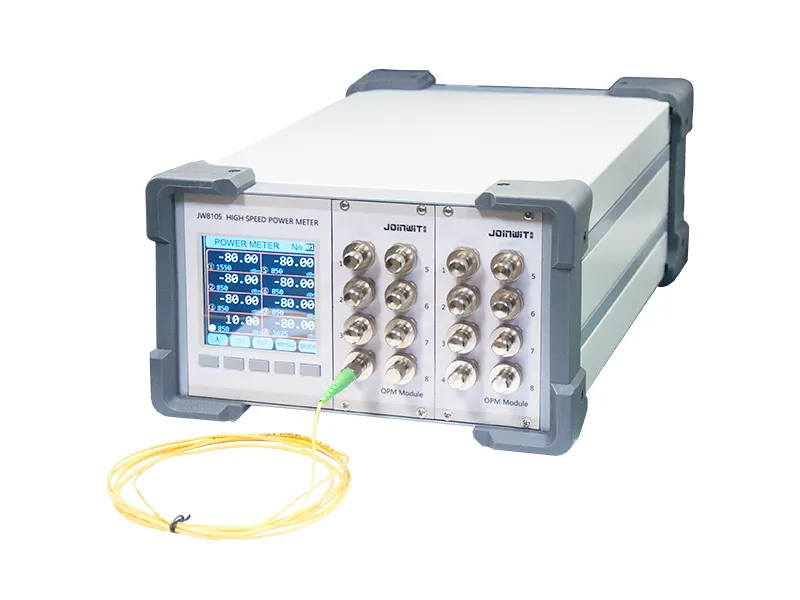

Carcasa mejorada con una interfaz de pantalla a color (modelo JW8105S)

Especificaciones

JW8105A

JW8105S

Rango de longitud de onda	850 a 1700nm, 400 a 1100nm
Longitud de onda de calibración	850/1300/1310/1490/1550/1625nm
Tipo de detector	InGaAs/Si
Tamaño de detector	Ø2mm
Rango de medición	A: +10 a -80dBm C: +25 a -60dBm
Linealidad	±0.04dB (A: +10 a -50dBm) (C: +25 a -35dBm) ±0.08dB (A: -50 a -70dBm) (C :-35 a -55dBm)
Tasa de muestreo	10ksps
Incertidumbre	±3% (A: +10 a -60dBm) (C: +25 a -45dBm)
Resolución de pantalla	0.01/0.001dB
Unidad de medida	dB/dBm/mW/μW/nW
Interfaz de comunicación	RS232-C/RJ45
Temperatura de funcionamiento	-5 a +40℃
Temperatura de almacenamiento	-25 a +70℃
Fuente de alimentación	AC 220V 50Hz
Voltaje analógico	3U×235×380mm
