Medidor de relación de extinción de polarización
Medidor de relación de extinción de polarización Medidor de relación de extinción de polarización Medidor de relación de extinción de polarización

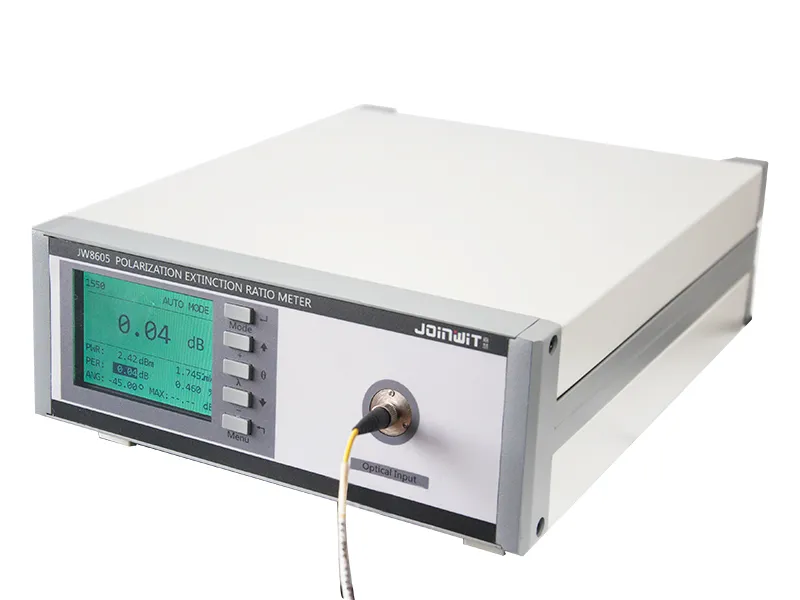

JW8605

Medidor de relación de extinción de polarización

Medidor PER para medir la relación de extinción de polarización (PER) de dispositivos de mantenimiento de polarización

Este instrumento especializado en medición de polarización está diseñado para ofrecer una alta precisión en la medición de la relación de extinción de polarización (PER) de dispositivos que mantienen la polarización, el ángulo de polarización de fuentes de luz, y el PER de fibras y componentes ópticos. Es ideal para una amplia gama de aplicaciones, como la medición de la relación de extinción de fibras, dispositivos y conectores que mantienen la polarización, así como la realización de mediciones de ángulos y ejes de polarización. Este medidor de relación de extinción de polarización se destaca por su notable precisión y velocidad, lo que lo convierte en una herramienta fundamental para garantizar el rendimiento óptimo de los dispositivos y sistemas que requieren un control preciso de la polarización.

Solicite un presupuesto
Características
  • Amplio rango dinámico para la medición de PER de hasta 50dB; potencia de entrada máxima de +10dBm
  • Visualización simultánea de la pérdida de inserción, la potencia óptica, la relación de extinción, el ángulo del eje óptico y el ángulo de polarización
  • Admite entrada de espacio libre

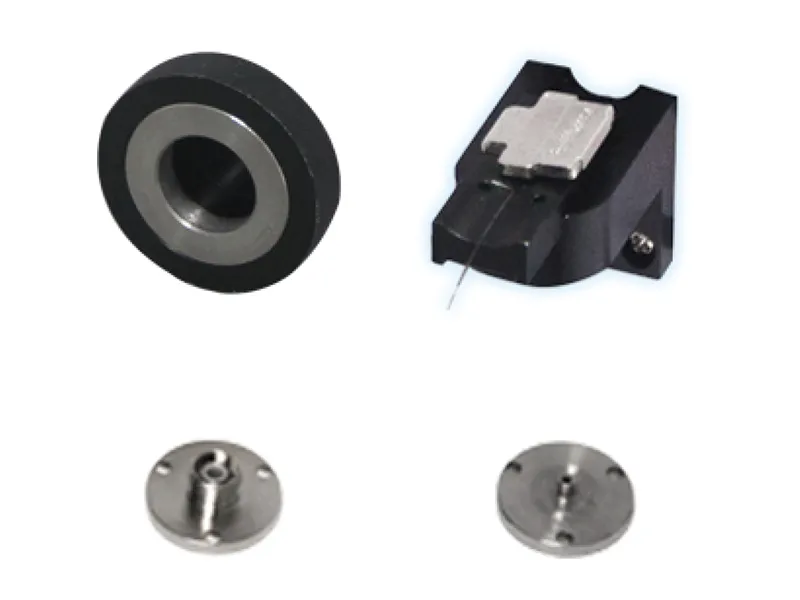

  • Conectores intercambiables: FC, SC, LC
  • Admite el funcionamiento a través de un PC externo
Aplicaciones típicas
  • Monitoreo del empalme de fibra que mantiene la polarización
  • Prueba del giroscopio de fibra óptica de rama Y
  • Alineación del eje de polarización del dispositivo óptico
  • Medición de la relación de extinción de las fibras que mantienen la polarización
  • Alineación de fibras que mantienen la polarización con fuentes de luz láser
  • Pruebas de acopladores PM (PMC) y divisores de haz de polarización (PBS)
Especificaciones
Tipo Tipo C Tipo A Tipo B
Rango de longitud de onda 400 a 700nm   600 a 1200nm   1200 a 1700nm
Potencia máxima de entrada +10dBm
Rango de potencia de entrada -30 a +10dBm   -40 a +10dBm   -40 a +10dBm
PER máximo 30dB   40dB 50dB
Rango dinámico PER 400 a 500nm: 20dB   -30 a +10dBm: 40dB   -30 a 10dBm: 50dB
500 a 700nm: 30dB   -40 a -30dBm: 30dB   -40 a -30dBm: 40dB
Resolución PER <10dB: 0.001dB
≥10dB: 0.01dB
Precisión PER PER≤2dB: ≤±0.1dB
PER<30dB: <±0.3dB
PER≥30dB:<±1.0dB
Resolución del ángulo de polarización 0.11°
Precisión del ángulo de polarización < ±0.45°
Velocidad de medición 0.25s
Tipo de conector óptico FC/PC (compatible con SC/LC también, el adaptador de fibra descubierto (bare) es opcional)
Interfaz de comunicación RS232
