Medidor de relación de extinción de polarización (multicanal)
Medidor de relación de extinción de polarización (multicanal) Medidor de relación de extinción de polarización (multicanal) Medidor de relación de extinción de polarización (multicanal) Medidor de relación de extinción de polarización (multicanal)
JW18001

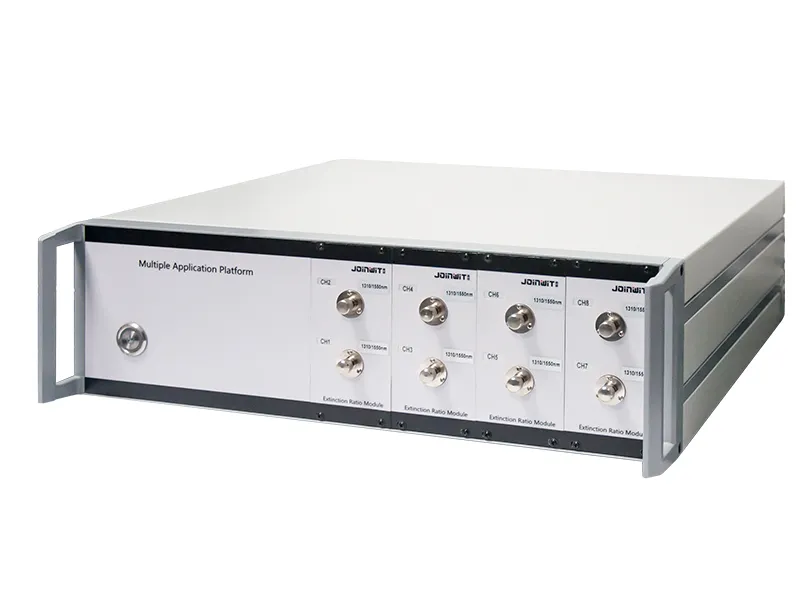

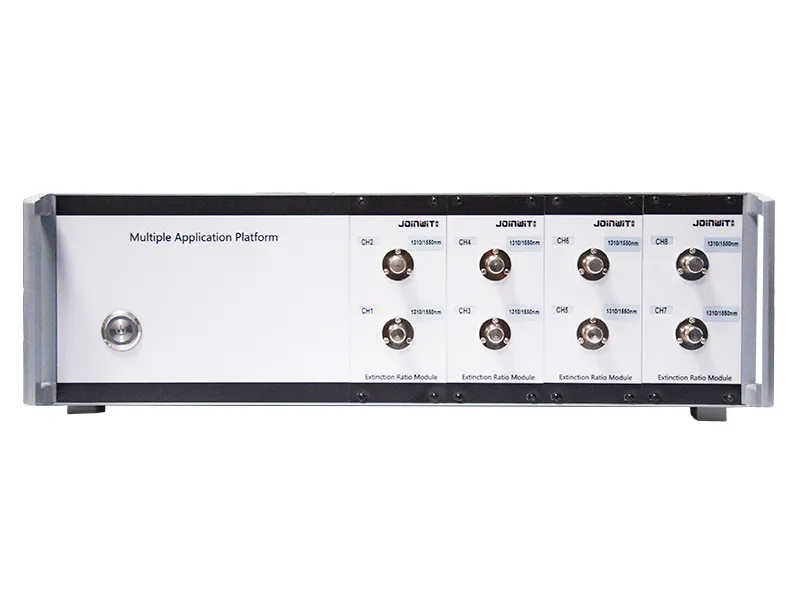

Medidor de relación de extinción de polarización (multicanal)

Medidor PER para medir la relación de extinción de polarización (PER) de dispositivos de mantenimiento de polarización

Este equipo de prueba de fibra óptica está diseñado específicamente para detectar la relación de extinción de polarización (PER) en dispositivos de mantenimiento de polarización, medir el grado de polarización de fuentes de luz, y realizar pruebas de relación de extinción en fibras, conectores y otros componentes que mantienen la polarización. Con un amplio rango dinámico, este instrumento asegura mediciones de PER de alta precisión y estabilidad. Además, cuenta con capacidades de medición multicanal, lo que permite realizar pruebas adicionales como la medición de temperatura y pérdida de inserción. Esta combinación de características hace que el equipo sea ideal para una variedad de aplicaciones en el campo de la fibra óptica, garantizando mediciones confiables y detalladas para el desarrollo y mantenimiento de dispositivos ópticos avanzados.

Solicite un presupuesto
Características
  • Amplio rango dinámico para la medición de PER
  • Admite la medición de la pérdida de inserción
  • Sistema programable con soporte de expansión de canales
  • Alta precisión y estabilidad para el monitoreo del envejecimiento
  • Capacidad de medición multicanal, con módulos apilables
  • Admite la medición de la temperatura ambiental y el registro continuo a largo plazo
  • Software avanzado en funciones con capacidades de almacenamiento de bases de datos
Especificaciones
Tipo Tipo C Tipo A Tipo B
Rango de longitud de onda 400 a 700nm   600 a 1200nm   1200 a 1700nm
Potencia máxima de entrada +10dBm
Rango de potencia de entrada -30 a +10dBm   -40 a +10dBm   -40 a +10dBm
PER máximo 30dB   40dB 50dB
Rango dinámico PER 400 a 500nm: 20dB   -30 a +10dBm: 40dB   -30dBm a 10dBm: 50dB
500 a 700nm: 30dB   -40 a -30dBm: 30dB   -40dBm a 30dBm: 40dB
Resolución PER ＜10dB: 0.001dB ≥10dB: 0.01dB
Precisión PER PER≤2dB: ≤±0.1dB
PER＜30dB: ＜±0.3dB
PER≥30dB: ＜±1.0dB
Velocidad de medición 0.25s
Tipo de conector óptico FC/PC (compatible con SC/LC también)

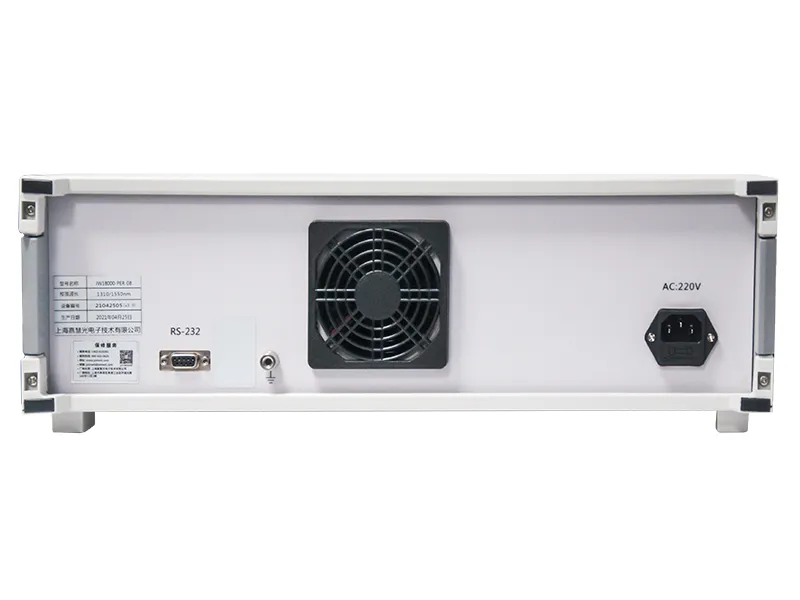

Interfaz de comunicación RS232
Sistema operativo Windows Win7 (32/64-bit), Win10 (32/64-bit)
Tipo de monitor Recomendación: Monitor de 21 pulgadas con resolución mínima de 1600×900
Alimentación de entrada de CA 220V, 50Hz
Tiempo de calentamiento 15min
Temperatura de funcionamiento +10 a +40℃
Temperatura de almacenamiento -15 a +70℃
Dimensiones   3U×450×440 mm
