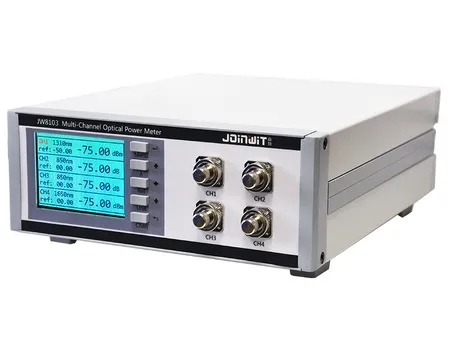

Medidor de potencia óptica (alta velocidad)

JW8103A

Medidor de potencia óptica de alta velocidad

Medidor de potencia óptica de sobremesa para medir la intensidad de las señales ópticas

Solicite un presupuesto

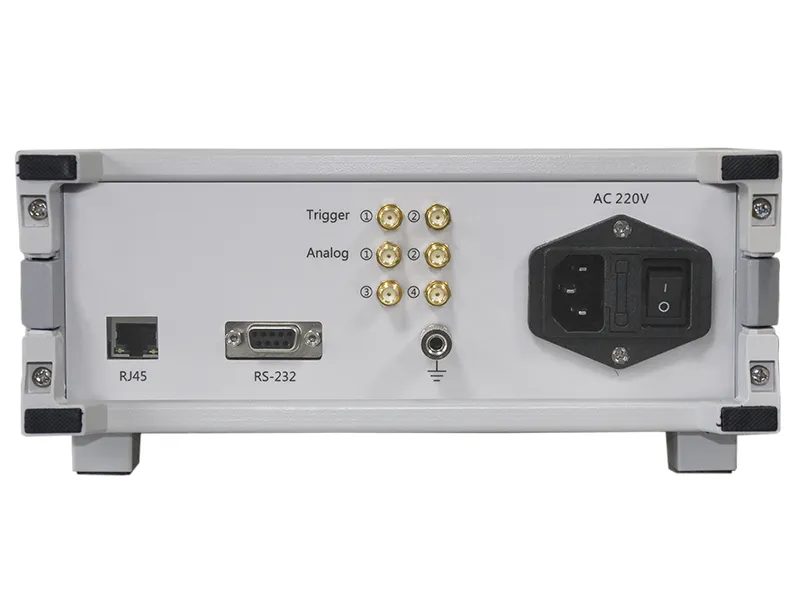

Este medidor de potencia óptica está diseñado para ofrecer conectividad versátil y rendimiento de alta precisión. Equipado con interfaces de comunicación RS232-C y RJ45, facilita una integración fluida con PC para la configuración, visualización y monitoreo de datos en tiempo real. La compatibilidad con comandos simplificados y estándar permite velocidades de comunicación optimizadas y una mayor fiabilidad al trabajar con placas de circuito impreso (PCB), mejorando la eficiencia en entornos de pruebas automatizadas.

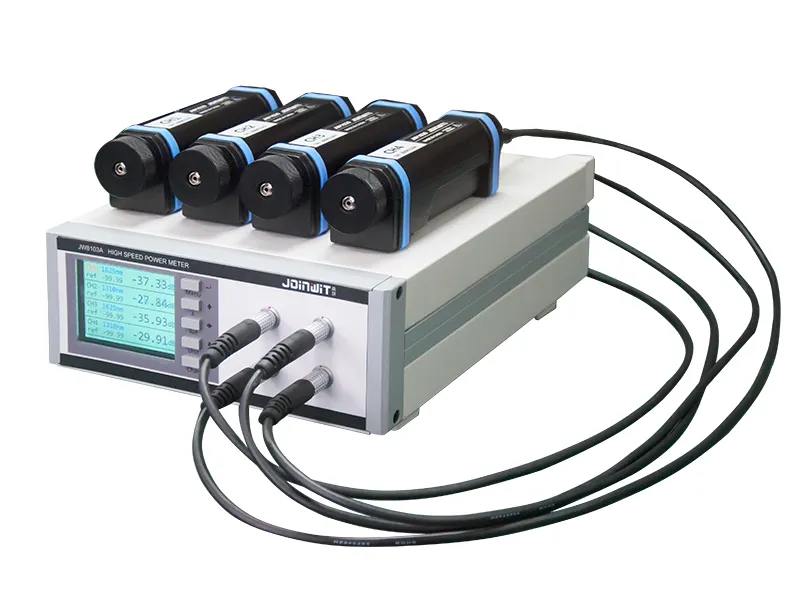

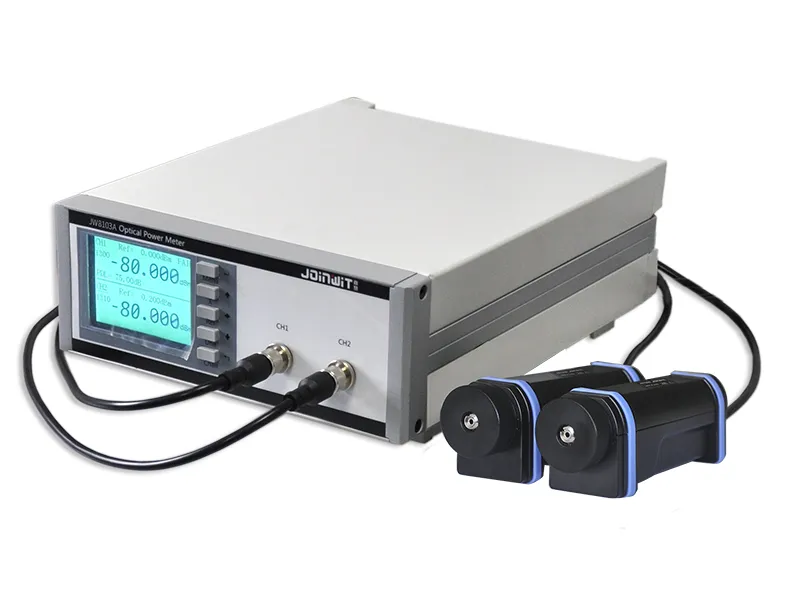

Además, el medidor es completamente personalizable para el desarrollo secundario, lo que permite ajustes funcionales según las necesidades específicas de cada aplicación. Su sonda de medidor de potencia óptica externa y desmontable ofrece flexibilidad adicional, facilitando el reemplazo o ajuste según los requisitos de prueba.

Ideal para fabricantes de dispositivos ópticos, instituciones de investigación y universidades, este instrumento ofrece una solución confiable para pruebas de dispositivos de comunicación óptica, desde entornos de producción hasta proyectos de investigación avanzada.

Características

Configuración multifuncional y flexible (sonda desmontable para uso independiente, conexión al medidor o uso con detector incorporado)
Configurable con 1 a 4 canales (más canales disponibles con el modelo JW8105)
Amplio rango de prueba dinámica de +10 a -80dBm
Frecuencia de muestreo ajustable con un máximo de 10 kS/s
Tres modos de almacenamiento de disparo con bordes de disparo personalizables
Almacenamiento de gran capacidad con hasta 65,536 puntos de datos por canal
Funcionalidad de salida de voltaje analógico
Admite comunicación simultánea a través de RJ45 y RS232
Capaz de medición de PDL (pérdida dependiente de la polarización)
Visualización de longitud de onda configurable por el usuario, que admite hasta 32 longitudes de onda
Varias opciones de conector, incluidos adaptadores de fibra desnuda, conectores universales de 1.25mm/2.5mm e interfaces FC/LC/SC
El circuito de control de temperatura interno garantiza la estabilidad del detector para una mayor precisión de prueba

Especificaciones

Tipo de detector	InGaAs/Si
Tamaño de detector	Ø2.0mm
Rango de medición de longitud de onda	850 a 1700nm, 400 a 1100nm
Rango de medición de potencia	A: +10 a -80dBm C: +25 a -60dBm
Linealidad	±0.04dB (A: +10 a -50dBm) (C: +25 a -35dBm) ±0.08dB (A: -50 a -70dBm) (C: -35 a -55dBm)
Incertidumbre	±3%
Incertidumbre del canal	0.04dB
Unidad de medida	dBm/Watt
Resolución de pantalla	0.01/0.001dB
Temperatura de funcionamiento	5 a +40℃
Temperatura de almacenamiento	25 a +70℃
Dimensiones	2U×235×380mm
Peso	< 5kg
Fuente de alimentación	AC 220V 50Hz
Voltaje analógico	0 a 2.5V
