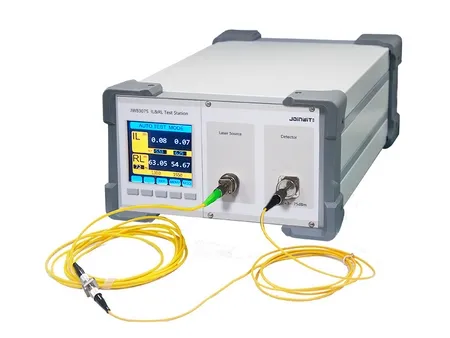

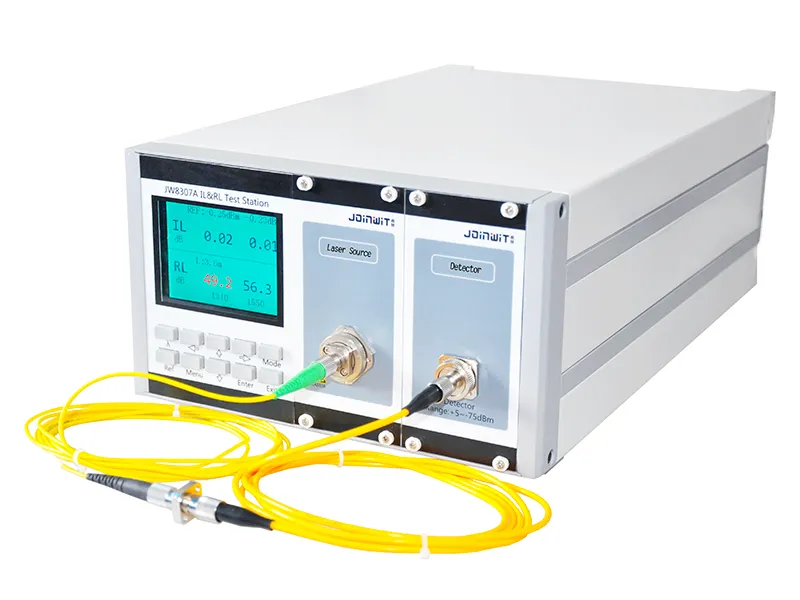

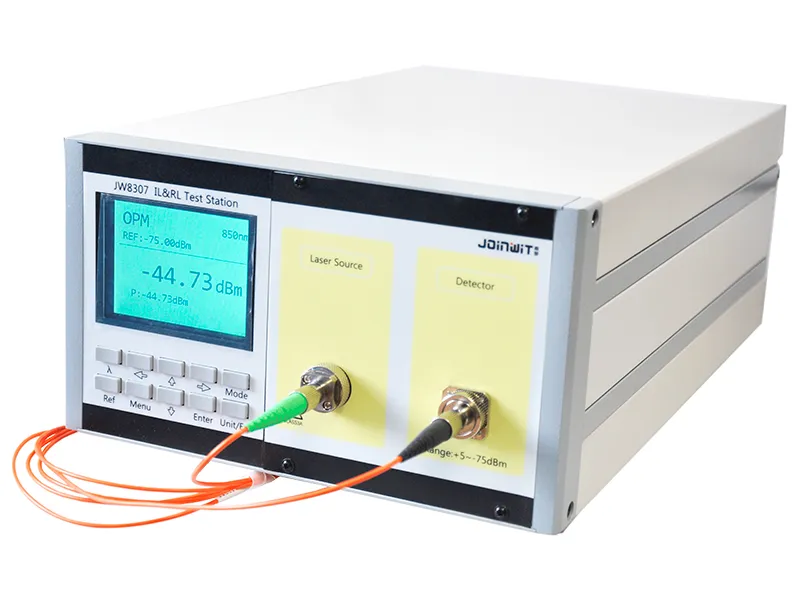

Medidor de pérdidas de inserción y retorno (sin bobinado)

JW8307AL

Medidor de pérdidas de inserción y retorno (sin bobinado)

Plataforma de prueba de fibra óptica para medir la pérdida de inserción y retorno de cables de fibra óptica

Solicite un presupuesto

Esta versión mejorada del medidor de pérdida de inserción (IL) y pérdida de retorno (RL) cuenta con algoritmos de software optimizados que permiten realizar mediciones un 25% más rápidas por prueba, lo que incrementa significativamente la eficiencia en entornos de producción y laboratorio.

Con un rango de medición predeterminado de cables que va de 1m a 2km, el equipo ofrece gran flexibilidad para diversas aplicaciones de prueba. Su diseño modular admite pruebas de doble puerto con el modelo JW18000-2IRL, ideal para mediciones de conectores LC dual, mientras que la variante JW8307-2IRL proporciona compatibilidad con diferentes tipos de conectores utilizando una sola máquina, ofreciendo una solución versátil para diversas necesidades de prueba.

Esta plataforma es especialmente adecuada para la verificación y control de calidad de cables de fibra óptica y componentes ópticos pasivos. Gracias a su rapidez, precisión y flexibilidad, se convierte en una herramienta esencial para fabricantes y técnicos que buscan asegurar la máxima calidad y rendimiento de sus productos de fibra óptica en un entorno competitivo.

Características

Prueba de pérdida de retorno sin bobinado sin necesidad de gel coincidente
Prueba automática de IL y RL
Visualización simultánea de valores de IL y RL de longitud de onda dual
Admite múltiples modos de funcionamiento: OPM, IL, RL, ILRL, IL2 e ILRL2
Modo de medidor de potencia óptica de alta precisión con un rango de prueba de +5dBm a -75dBm
Interfaces USB y RS232 para satisfacer diversas necesidades de conectividad
Configuración integral de umbrales y funciones de alarma
Configuración de esfera integradora opcional para el medidor de potencia óptica
Poderoso software de aplicación para componentes ópticos
Rango de cable comprobable predeterminado de 1m a 2km
Diseño de producto modular para una depuración y un mantenimiento más sencillos
Proceso de prueba optimizado con resultados más rápidos, la prueba IRL se completa en 0.9 segundos por canal
Admite pruebas de enlace sin intercambiar conectores y mide la pérdida de retorno en ambos extremos (A y B) simultáneamente

Especificaciones

Medidor de pérdidas de inserción y retorno (sin bobinado de doble fibra)

JW8307AL

JW8307S

Modelo	JW8307AL/JW8307S
Medidor de potencia óptica (OPM)
Tipo de detector	InGaAs	Esfera integradora
Tamaño de detector	Ø2.0mm /3*4	Ø8.0mm
Rango de longitud de onda	850 a 1700 nm	850 a 1700 nm
Rango de detección OPM	+5dBm to -75dBm	+10dBm to -55dBm
Linealidad	±0.04dB (+5 a -55dBm) ±0.08dB (-55 a -65dBm) ±0.2dB (-65 a -75dBm)	±0.04dB (+10 a -35dBm) ±0.08dB (-35 a -45dBm) ±0.2dB (-45 a -55dBm)
Tipo de fibra	Fibra monomodo estándar y fibra multimodo	Fibra monomodo estándar y fibra multimodo
Incertidumbre total	±3%	±3%
Ruido total	< 10pW	< 10pW
Unidad de medida	dBm/dB	dBm/dB
Pérdida de inserción (IL)
	Modo único	Multimodo
Longitud de onda óptica	1310/1550nm	850/1300nm
Tipo OLS	Láser FP	LED
Longitud de onda central	±10nm	±30nm
Estándar de flujo rodeado	Incertidumbre	Cumple con las normas IEC-61280‐4‐1
Potencia de salida	> -7 dBm	> -27 dBm
Incertidumbre de pérdida de inserción	±0.05dB	±0.1dB
Estabilidad de pérdida de inserción	±0.01dB	±0.03dB
Núcleo de fibra	9/125	50/125 o 62.5/125
Tipo de conector óptico	FC/APC	FC/APC
Pérdida de retorno (RL)
	Modo único	Multimodo
Tipo OLS	Láser FP pulsado	Láser FP pulsado
Rango de medición de pérdida de retorno	12dB a 72dB	12dB a 55dB
Precisión de la medición de la pérdida de retorno	± 1dB (12 a 55dB) ± 1.5dB (55 a 65dB)	± 1dB (12 a 40dB) ± 1.5dB (40 a 55dB)
Línea estándar de pérdida deretorno	De 2 a 10 metros	De 2 a 10 metros
Longitud del cable (mín.)	2 metros (extremo APC) 3 metros (extremo PC)	2 metros (extremo APC) 3 metros (extremo PC)
Longitud del cable (máx.)	1000 metros	1000 metros
General
Fuente de alimentación	220V AC 50Hz
Tiempo de calentamiento	15 minutos
Período de calibración recomendado	18 meses
Interfaz de comunicación (VMCI)	RS232
Temperatura de funcionamiento	+5 a +40℃
Temperatura de almacenamiento	-15 a +70℃
Peso	＜5kg
Dimensión	3U×235×380mm
