Conmutador óptico multicanal OSW
Conmutador óptico multicanal OSW Conmutador óptico multicanal OSW
JW18001

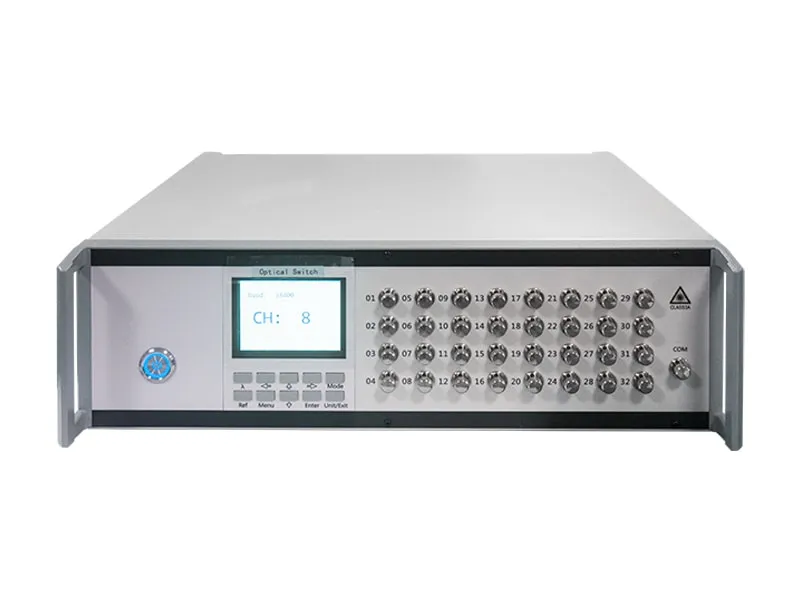

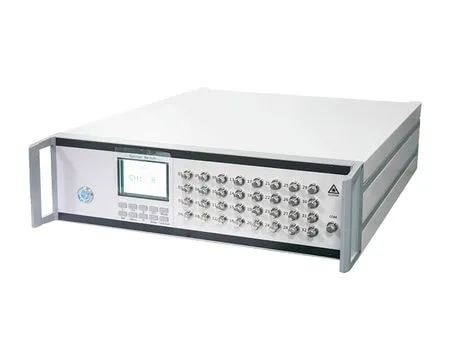

Conmutador óptico multicanal OSW

Conmutación óptica multicanal escalable para enrutamiento de red y sistemas de prueba automatizados

El conmutador óptico multicanal JW18001-OSW está diseñado para la conmutación de rutas ópticas, la selección de canales y la protección de enlaces en redes ópticas y sistemas de prueba. Su ruta óptica libre de epoxi y su diseño modular ofrecen una amplia cobertura de longitud de onda, baja pérdida por inserción, alta pérdida de retorno y una conmutación rápida. Se encuentran disponibles configuraciones desde 1x8 hasta 1x256 para dar soporte a aplicaciones que abarcan desde pruebas de laboratorio hasta sistemas de prueba automatizados de alta densidad de canales y enrutamiento óptico en centros de datos.

Solicite un presupuesto
Características
  • Conmutación óptica rápida y de baja pérdida
    Este conmutador óptico combina una amplia cobertura de longitud de onda y una conmutación a nivel de milisegundos con una baja pérdida de inserción y una alta pérdida de retorno, permitiendo un enrutamiento eficiente de señales ópticas.
  • Diseño multicanal escalable
    Admite configuraciones desde 1x8 hasta 1x256, lo que permite adaptar el sistema a diferentes requisitos de número de canales e integración.
  • Diseño de trayectoria óptica sin epoxi
    Emplea una trayectoria óptica libre de epoxi y un diseño de módulo óptico integrado para mejorar la estabilidad mecánica y la tolerancia a la temperatura, manteniendo al mismo tiempo trayectorias ópticas constantes y una baja dependencia de la polarización durante el funcionamiento a largo plazo.
  • Control remoto e integración de software
    Los protocolos estándar de comunicación serie y de control de dispositivos permiten la operación remota y la integración con sistemas de prueba automatizados y plataformas de gestión de redes ópticas.
Especificaciones
Modelo JW18001-OSW-MM
Longitud de onda de prueba850nm/1300nm
Pérdida por inserciónTYP:<0.8dB MAX:<1.2dB (850nm)
TYP:<1.3dB MAX:<1.7dB (1300nm)
Pérdida por retorno≥30dB
Aislamiento≥30dB
Repetibilidad≤ 0.05dB
Pérdida dependiente de la longitud de onda≤ 0.2dB
Tiempo de conmutación≤15ms
Tipo de fibraMM (50/125um)
MM (62.5/125um)
Modelo JW18001-OSW-SM
Longitud de onda de trabajo1260nm a 1650nm
Longitud de onda de prueba1310nm/1550nm
Pérdida por inserciónTYP:<0.8dB MAX:<1.2dB
Pérdida por retorno≥50dB
Aislamiento≥55dB
Repetibilidad≤0.05dB
Pérdida dependiente de la longitud de onda≤0.25dB
Pérdida dependiente de la polarización≤0.05dB
Tiempo de conmutación≤10ms
Tipo de fibraSM(9/125um)
Tipo de conectorFC/PC
Puerto de monitorizaciónRS-232
Corriente de funcionamiento50 mA–100 mA
Tensión de alimentaciónAC 90–260 V (50 Hz)
Vida útil de conmutación10⁷ ciclos
Potencia óptica máxima admisible500 mW
Temperatura de funcionamiento0–60 °C
DimensionesRack estándar de 19 pulgadas y 1U (483 × 200 × 44 mm)
Aplicaciones típicas
  • Conmutación de redes ópticas y protección de enlaces
    Se utiliza en sistemas OTN, ASON y otros sistemas de comunicación óptica para la conmutación de rutas ópticas y la protección de enlaces.
  • Conmutación para sistemas de prueba multipuerto
    Permite la conmutación automática de señales multicanal para pruebas de componentes ópticos, detección por fibra óptica y otras aplicaciones de prueba multipuerto.
  • Interconexiones ópticas en centros de datos
    Facilita conexiones ópticas flexibles y la asignación de recursos en entornos de centros de datos.
  • Plataformas de investigación y simulación
    Ofrece una solución de conmutación óptica estable y reconfigurable para plataformas de investigación y pruebas en comunicaciones ópticas.
