JW3303

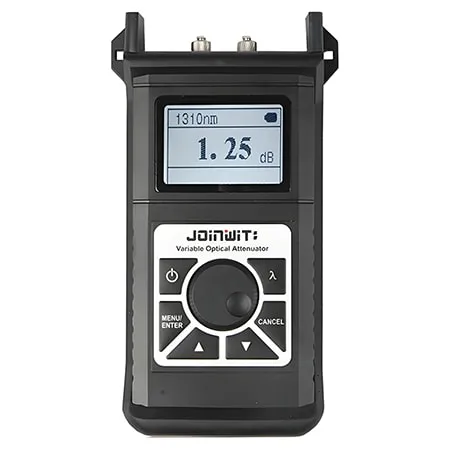

Atenuador óptico variable portátil

Atenuación óptica para comunicaciones por fibra y pruebas de sistemas láser

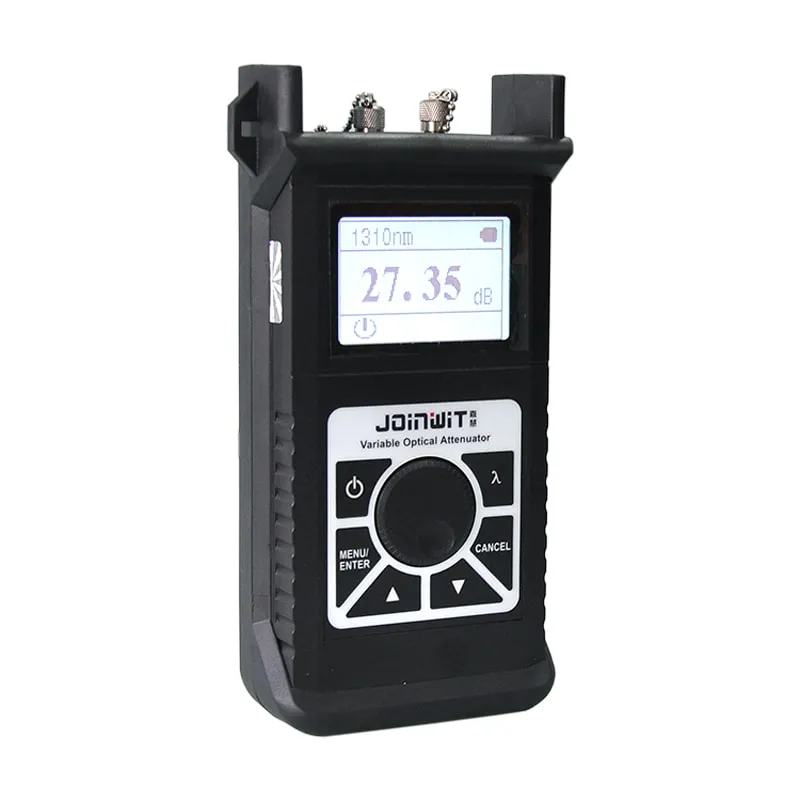

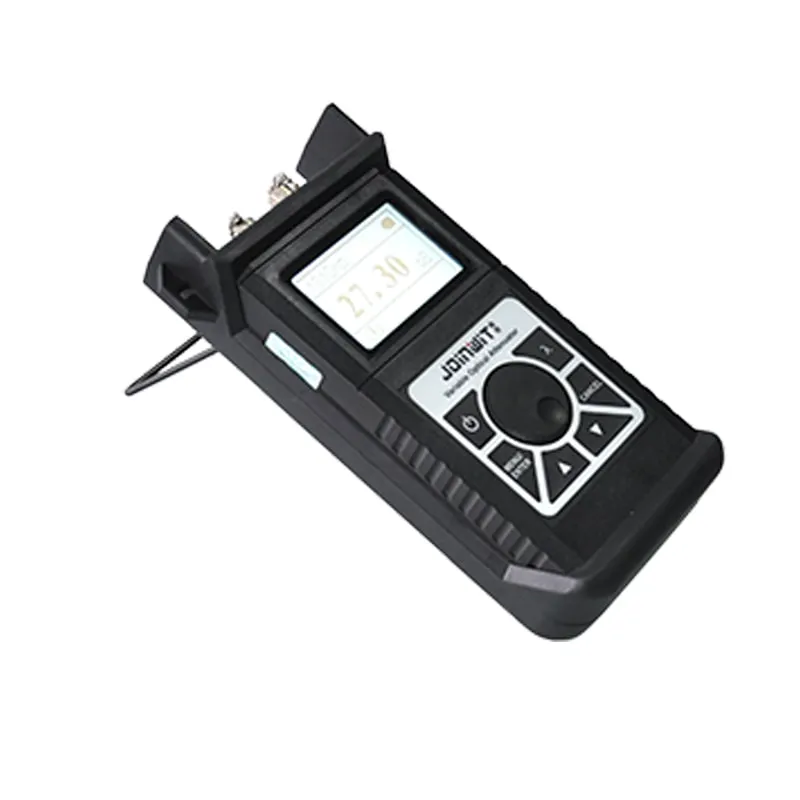

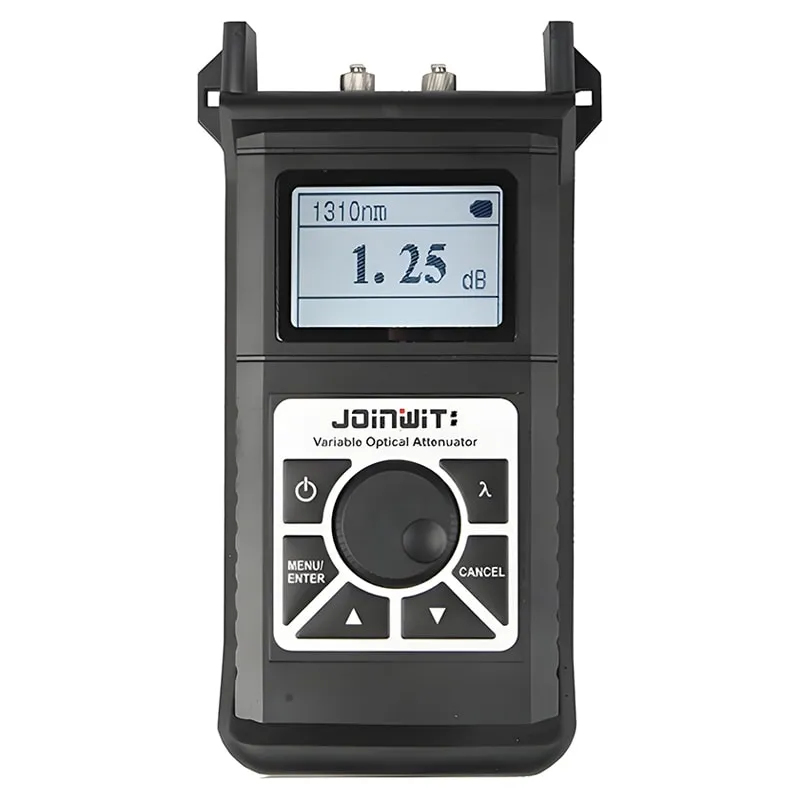

El atenuador óptico variable portátil JW3303 proporciona una atenuación de señal óptica de ajuste continuo para pruebas tanto en campo como en laboratorio. Este atenuador se utiliza habitualmente para pruebas en línea de sistemas láser y es adecuado para sistemas de comunicación digital, como PDH y SDH, así como para sistemas de modulación analógica, como CATV. Su control giratorio permite ajustar la atenuación en pasos precisos de 0.05dB, mientras que la función de memoria de configuración facilita la realización de pruebas repetitivas.

Solicite un presupuesto
Características
  • Control de atenuación giratorio con pasos de ajuste de 0.05 dB
  • Muestra los valores de atenuación en dB y dBm
  • Función de apagado automático a los 10 minutos, activable o desactivable desde el teclado
  • Memoriza el valor de atenuación y el paso de ajuste al apagar el equipo y restaura la configuración anterior al volver a encenderlo
Aplicaciones típicas
  • Mantenimiento de redes de telecomunicaciones
  • Mantenimiento de redes CATV
  • Instalación y construcción de cableado
  • I+D de instrumentos ópticos
  • Educación y pruebas de laboratorio en comunicaciones ópticas
  • Otras aplicaciones ópticas
Especificaciones
Tipo3303S (SM)3303M (MM)
Rango de longitud de onda1260 a 1650nm
Tipo de fibra9/125um SM 62.5/125um MM (50/125 Opcional)
Conector ópticoFC/PC
Longitudes de onda calibradas1310/1490/1550/1625nm 850/1300nm
Rango de medición2 a 60dB
Resolución0.05dB
Pérdida de inserción mínima＜2.0dB
Linealidad±0.5dB
Repetibilidad±0.2dB
Precisión de atenuación±0.8dB
Pérdida de retorno de entrada/salida＞35dB (valor típico: 40dB)
Potencia de entrada máxima＋20dBm
PantallaPantalla LCD monocromática de 128 × 64 con retroiluminación blanca
Baterías recargables8.4V
Adaptador de alimentación8.4V
Temperatura de funcionamiento0 a 40℃
Tiempo de funcionamiento40 horas
Temperatura de almacenamiento-10 a 60℃
Humedad0–85% RH (sin condensación)
Dimensiones180×90×36.5 mm
Peso427g
Paquete estándarUnidad principal 3303, funda protectora de goma o caucho, batería recargable, adaptador de corriente, manual de instrucciones, bastoncillos de algodón y estuche rígido de transporte.
