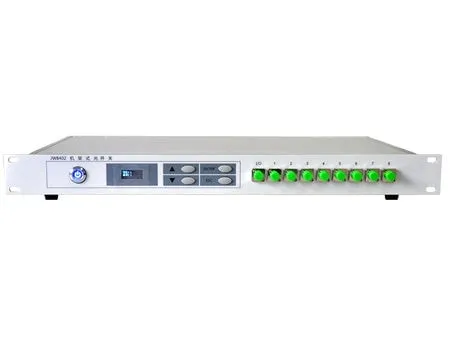

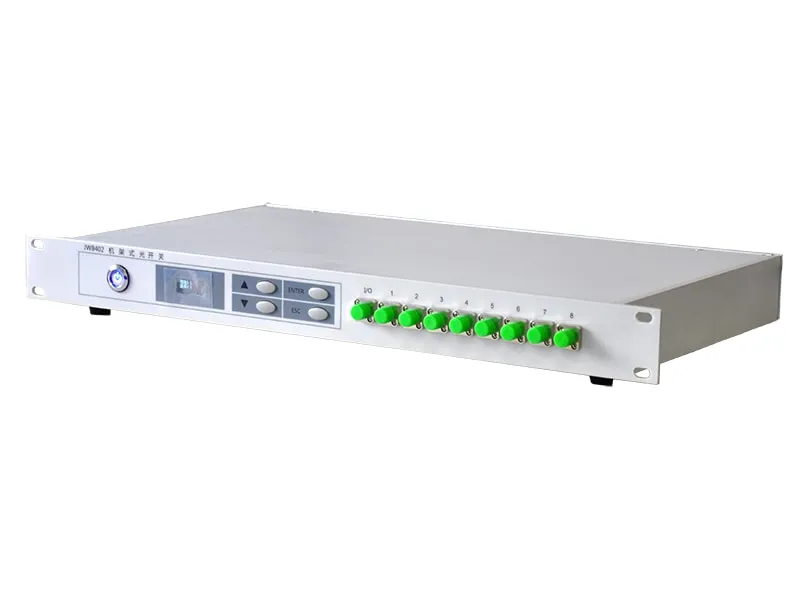

Conmutador óptico para montaje en rack
Conmutador óptico para montaje en rack Conmutador óptico para montaje en rack Conmutador óptico para montaje en rack
JW8402

Conmutador óptico para montaje en rack

Conmutación de rutas ópticas para protección de redes, enrutamiento de señales y sistemas de prueba automatizados

El conmutador óptico para montaje en rack Joinwit JW8402 está diseñado para la conmutación de rutas de fibra óptica, la protección de enlaces y el enrutamiento de señales en redes ópticas y sistemas de prueba automatizados. Su trayectoria óptica libre de epoxi y su arquitectura modular combinan una amplia cobertura de longitud de onda, baja pérdida por inserción, alta pérdida de retorno y una conmutación rápida. Se ofrecen configuraciones de 1x2, 1x4 y 1x8, así como opciones personalizadas de hasta 1x256 canales para equipos de transmisión, plataformas de prueba, centros de datos y otras aplicaciones de conmutación óptica multicanal.

Solicite un presupuesto
Características
  • Amplio rango de longitud de onda y conmutación rápida
    Admite un amplio rango de longitudes de onda con conmutación a nivel de milisegundos para aplicaciones multibanda y control dinámico de la ruta óptica.
  • Ruta óptica libre de epoxi
    La ruta óptica libre de epoxi está diseñada para resistir la deriva térmica y las vibraciones, garantizando un funcionamiento estable en aplicaciones de larga duración.
  • Control remoto e integración de sistemas
    Una interfaz de comunicación serie permite el control remoto y la integración de software con sistemas de pruebas automatizadas y de gestión de red.
  • Baja pérdida de inserción y alta pérdida de retorno
    Mantiene una baja pérdida de inserción y una alta pérdida de retorno para preservar la calidad de la señal óptica durante la conmutación de rutas.
  • Configuraciones de canales flexibles
    Disponible en configuraciones 1x2, 1x4, 1x8 y personalizadas de hasta 1×256 para adaptarse a diferentes arquitecturas de sistema.
Especificaciones
Conmutador óptico para montaje en rackSMMM
Longitud de onda de trabajo1260-1650nm850/1300nm
Longitud de onda de prueba1310/1550nm850/1300nm
Pérdida por inserciónTYP:<0.8dB;MAX:<1.2dBTYP:<0.8dB;MAX:<1.2dB(850nm)
TYP:<1.3dB;MAX:<1.7dB(1300nm)
Pérdida por retorno>50dB>30dB
Aislamiento>55dB>30dB
Repetibilidad<0.05dB<0.05dB
Pérdida dependiente de la longitud de onda≤0.25dB≤0.2dB
Pérdida dependiente de la polarización≤0.05dB≤0.05dB
Tiempo de conmutación≤10ms≤15ms
Tipo de fibraSM (9/125μm)MM (50/125μm)
MM (62.5/125μm)
Tipo de conectorFC/PC

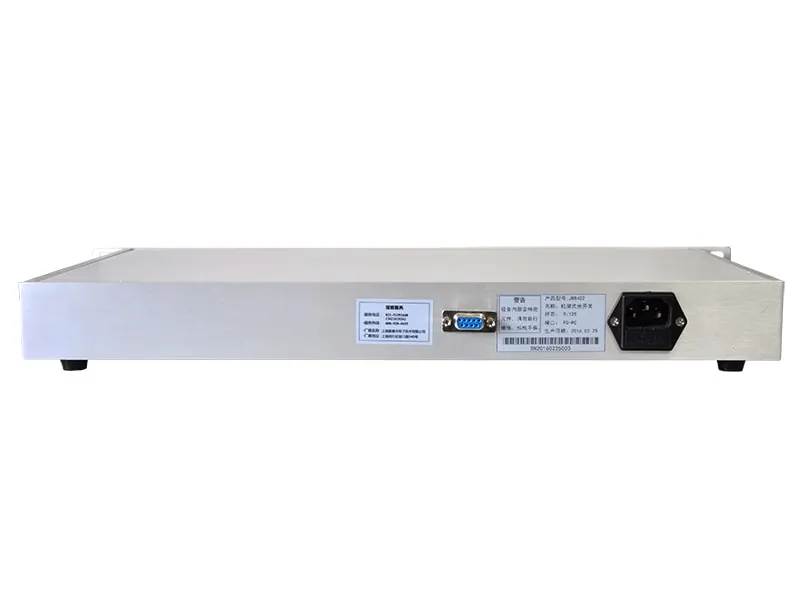

Puerto de monitorizaciónRS-232
Corriente de funcionamiento50mA a 100mA50mA a 120mA
Tensión de alimentaciónAC 220V
Vida útil107 ciclos
Potencia óptica máxima admisible500mW
Temperatura de funcionamiento0-60°C
Dimensiones483*200*44mm (Rack estándar de 19 pulgadas y 1U)
Aplicaciones típicas
  • Enrutamiento y protección de redes ópticas
    El conmutador óptico para montaje en rack se utiliza en sistemas OTN, ASON y afines para el enrutamiento en la capa óptica, la gestión de longitudes de onda y la protección de enlaces con capacidad de autorreparación.
  • Conmutación en sistemas de prueba multipuerto
    Permite el enrutamiento y la conmutación automáticos de señales ópticas multicanal en pruebas de producción de componentes ópticos y en sistemas de detección por fibra óptica.
  • Interconexiones ópticas en centros de datos
    Facilita conexiones flexibles y la asignación de ancho de banda entre servidores y equipos de conmutación en backplanes ópticos y redes ópticas reconfigurables.
  • Investigación y simulación de sistemas
    Proporciona una plataforma de conmutación óptica estable y reconfigurable para la investigación en comunicaciones ópticas y la simulación de sistemas.
